ABB RED670 传输线差动保护
相关介绍
RED670用于各类网络中架空线路和电缆的保护、控制和监测。简易爆炸装置可以使用从分布到最高电压水平。它适用于重载线路和要求跳闸的一、二、三极或多端线路的保护。简易爆炸装置也适用于保护发电机组变压器的电缆馈线。
简易爆炸装置有四种不同的软件可供订购。这样做的目的是，这些配置应适合大多数应用程序，只需要进行一些小的或不进行任何更改。在 PCM600工程平台上，可以通过信号矩阵工具对二进制输入和输出进行少量更改。主保护功能在交货时关闭。通常不使用的备份函数也设置为 Off。
配置如下:
•单断路器安排。三相跳闸装置。
•单断路器安排。单相跳闸装置。
•多重断路器安排。三相跳闸装置。
•多重断路器安排。单相跳闸装置
RED670配置说明

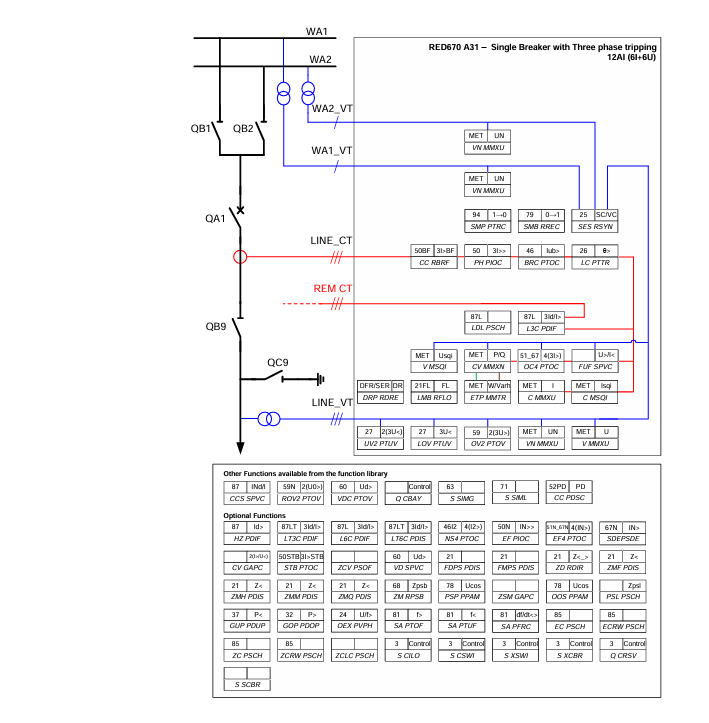

A31简易爆炸装置的配置如图所示。
此配置用于具有单母线或双母线的单断路器的应用程序中。该保护方案包括三相跳闸和具有同步检查的三相自动重合闸方案。差动保护多达3台 CT 机组，2-3线端为主要保护功能。它具有单通道或冗余通道的通信模块，可用于两个或多个终端的安排。可以提供可选的距离保护。S，P，Q，I，U，PF，f 的度量函数可用于本地 HMI 和/或远程表示的本地表示。额外的模拟输入的可用性允许连接单独的测量核心和测量功能上的校准参数允许现场校准非常高的准确度。可选功能可以有序排列，包括全程控制、本地与远程、定向接地故障、失步保护、变频保护等功能。这些可选功能必须添加到配置中，并在交付后加载到 IED 中。应注意以下事项。该配置是用二进制输入和二进制输出板在简易爆炸装置的基本交付。在许多情况下，这是足够的，在其他情况下，例如，完全控制所有设备包括更多的 IO 卡需要。我们的建议，一个完整的版本与控制是使用两个二进制输入模块和一个二进制输出模块。对于没有变电站自动化的系统，可能需要第二个二进制输出板。
