ABB 2600T系列压力变送器 线性化表设置程序
时间: 2024-05-08浏览次数：
ABB 2600T系列压力变送器 线性化表设置程序
线性化表设置程序
线性表包含21个需要设置的X、Y值，以在输入压力值与输出体积值之间进行转换。
X值代表输入压力占TB_SCALE_IN量程的百分比。 Y值代表输出体积占TB_SCALE_OUT量程的百分比。

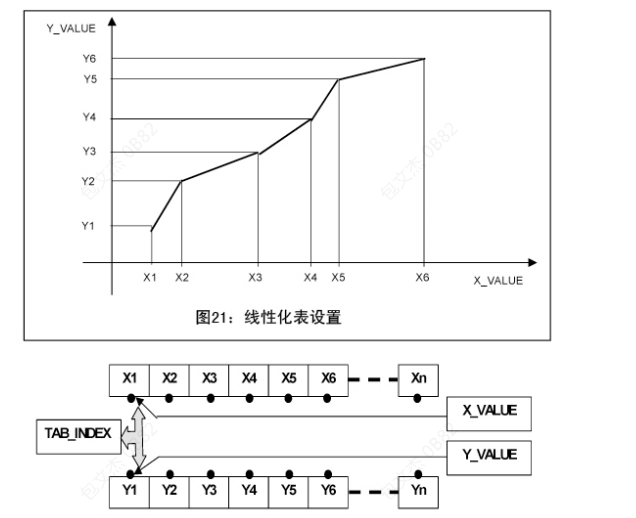

用下面图21中的例子来说明设置程序：
1. 设置程序开始时，写入TAB_OP_CODE = 1（新的操作特性）。 TAB_ENTRY作为指针从1指向第一对X、
Y值。 亦可参见压力转换器块表中的第8节。
1- 随后用户可以在TAB_X_Y_VALUES中写入X1，Y1值。
2- 用户在TAB_ENTRY中写入2。
3- 之后在TAB_X_Y_VALUES中写入X2，Y2值。
4- 用户在TAB_ENTRY中写入3。
5- 如上进行，直至写入X6与Y6值。
6- 之后用户必须写入TAB_OP_CODE = 3 （最后值，结束传输，检查表，用新曲线替代旧曲线，更新
TAB_ACT_NUM）。 新曲线在生效之前会经过内部检查。
7- TAB_STATUS会反映第6点中内部表检查的结果。 见第8节压力转换器块表中可用的TAB_SATUS条件。
