ABB AO2000-LS25激光分析仪 最大传输调谐
时间: 2024-05-07浏览次数：
ABB AO2000-LS25激光分析仪 最大传输调谐
最大传输调谐:
通过使用电压表和随附电缆测量校准电压，对发射器和接收器进行精确校准，以确保最大信号的实现微型电源插头。对准电压从0%传输时的0V到100%传输时的- 3V(通常)不等。校准电压是通过将电压表连接到发射器上的校准插孔。这个插孔位于凤凰连接器上

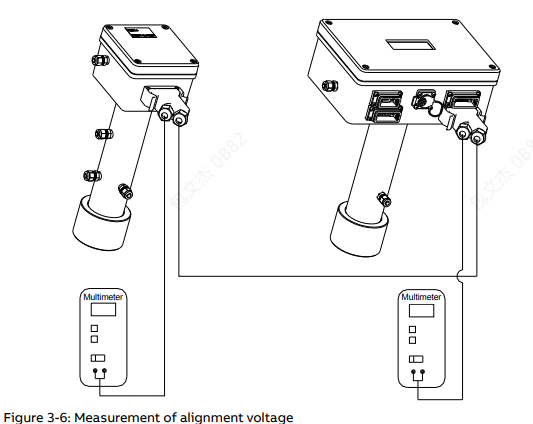

收发电缆如图3-6所示。类似的对准千斤顶是发现在接收单元(如图3-6所示)。
微调过程如下:
1. 连接带有浮动输入(电池供电)的电压表，测量接收器单元的校准电压。
2. 通过仔细调整接收器侧的调整螺钉，使电压表读数最大化。
3. 连接一个带有浮动输入(电池供电)的电压表，测量来自发射器单元的校准电压。
4. 通过仔细调整变送器一侧的调整螺钉，最大限度地提高电压表的读数。
5. 重复步骤1-2和3-4，直到电压表读数没有进一步改善。
6. 拧紧锁紧螺钉，检查对中是否有变化。
7. 断开电压表
