ABB RER 133总线连接模块 工作原理
时间: 2024-05-06浏览次数：
ABB RER 133总线连接模块 工作原理
操作原理:
RER 133总线连接模块设计用于与re54产品一起工作。
该模块利用RS-232通信端口位于re_54的后面板上。该模块不连接任何其他ABB产品，也不连接任何第三方产品。
·RER 133不支持REF 542和REF 542plus。
RER 133模块的信号电平和功能定义在

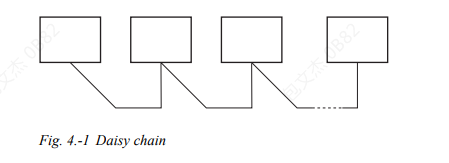

rs - 485标准。RER 133模块是一种常规类型的RS-485接口，这意味着在菊花链类型的总线配置中最多可以连接32个节点。
当同一菊花链上最多连接32个节点时，支持RS-485总线上的碰撞检测。为了使碰撞检测工作，通信速度必须设置为4800、9600或19200比特/秒。这些速度是通过使用模块前面的拨码开关设置的。有关如何设置这些拨码开关的示例，请参阅第9页的ìModule configurationî部分。当不使用碰撞检测时，不需要设置通信速度。
施工安装:

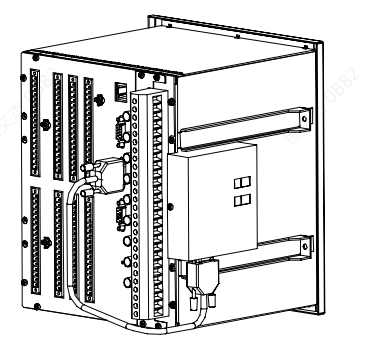

RER 133模块安装在re_54_主机设备的侧面，通过随附的电缆连接到re_54_主机设备的9针母头d型连接器(X3.2)上
re_54_主机设备。
