ABB Emax 空气断路器 应用类别
时间: 2024-04-30浏览次数：
ABB Emax 空气断路器 应用类别
应用类别：
选择型和限流型断路器
选择型(非限流型)断路器被归于B级(根据IEC60947-2标准)，明确Icw对于断路器在短路事故时所需要的相关延时是非常重要。

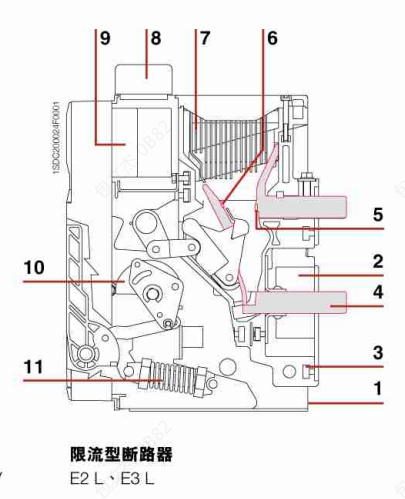

限流型断路器E2L及E3L被归为A级，短时电流Icw对此类断路器则变为不重要，因此型断路器的动作原理是将短路电流变小，但对于归于A级并非表示它不见有选择性的能力，在可承受的额定短时耐受电流(lcw)内亦具有选择性(协调性)。
对于限流型断路器的特殊优点，归纳如下:
一可大幅度的降低故障电流的峰值(peak current)。
一可戏剧性的限制故障时穿透能量(let-throughenergy)，请参考3/10 页的曲线。
因此整体效益是:
一降低动态电气应力(electrodynamic stresses)
一降低热应力(thermal stresses)
一节省电缆及汇流排的尺寸规格(sizing of cables andbusbars)
一可与其它串联断路器协调，具有后备保护或选择性功能。

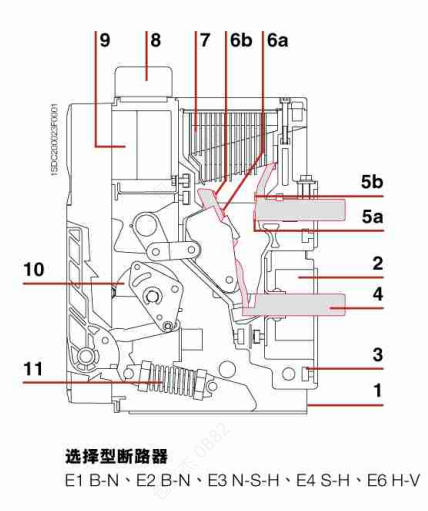

说明
1薄钢板制成的承载结构
2保护用的电流互感器
3隔离式的端子模块
4水平式的后端子
5-5a 静触头主触点
5b静触头弧触点
6-6a动触头主触点
6b 动触头弧触点
7灭弧室
8固定型的端子盒抽出型的滑动触点
9保护装置(脱扣器)
10断路器的开启及闭合(openand close)控制
11闭合(close) 弹簧
