安装PMC模块:
PMC模块安装在MVME55006E的顶部。在MVME55006E上安装PMCmodule的操作步骤如下。
过程
1. 佩戴防静电腕带。请将防静电带的另一端连接到接地端。请注意，如果系统机箱没有插电，可能不会接地。在整个操作过程中，防静电腕带必须牢固接地。
2. 关闭操作系统。关闭交流电源或直流电源，拔掉交流电源线或直流电源线。根据需要拆卸机箱或系统盖板，以便访问VME模块。
3. 如果MVME55006E已经安装在VMEbus卡槽中，请小心拔出，并将连接器P1和P2朝向自己。拆卸MVME55006E前面板假面板。

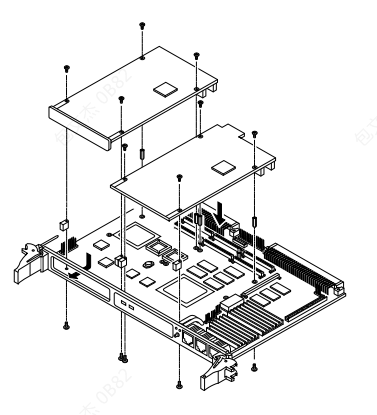

4. 从MVME55006E的底部插入相应数量的十字螺钉(通常为4颗)到PMC模块的支架上，并按下图拧紧螺钉。
5. 将PMC模块的配合连接器与MVME55006E的配合连接器对齐，并牢固地压入到位。
主要PMCspan:

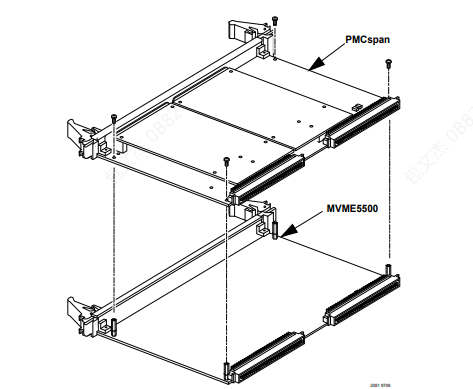

在MVME55006E上安装PMCspan26E-002 PCI扩展模块，请参考下一页图，执行以下操作。
过程
1. 佩戴防静电腕带。请将防静电带的另一端连接到接地端。请注意，如果系统机箱没有插电，可能不会接地。在整个操作过程中，防静电腕带必须牢固接地。
2. 关闭操作系统。关闭交流电源或直流电源，拔掉交流电源线或直流电源线。根据需要拆卸机箱或系统盖板，以便访问VME模块。
3. 如果MVME5500已经安装在VMEbus卡槽中，请小心拔出，并将连接器P1和P2朝向自己。
4. 将四个支架连接到MVME55006E上。对于每个隔震，将螺纹端插入MVME55006E每个角的隔震孔中，将锁紧螺母旋入隔震尖端并拧紧。
5. 将PMCspan放在MVME55006E的顶部。将每个角的安装孔对准支架，并将PMCspan连接器P4与MVME5100连接器J25对齐。
6. 轻轻按压PMCspan和MVME55006E，确认P4完全固定在J4中。
7. 将4颗短螺钉(十字型)穿过PMCspan两端的孔，插入到MVME55006E的支架上。拧紧螺钉。
