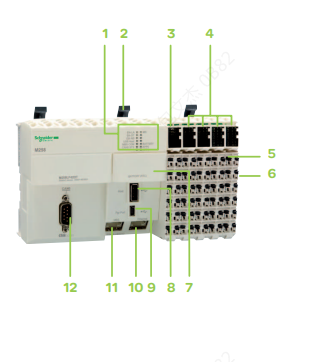

ABBTM258 LD42DT详情 TM258 LD42DT 和 TM258 LF42DT 可编程控制器由以下部分组成：
显示单元带有：
4 个控制器状态 LED (RUN/MS BATTERY、APP0 和 APP1) 6个内置通信端口状态LED (Eth LA, Eth ST, Eth NS, USB Host, MBS COM, CAN 0 STS)
2.用于在对称导轨上安装/卸载的锁扣
3.带有可插拔接线端子和锁扣、显示块和标签插槽的24 Vc电源模块
4. I/O模块，每个模块都具有带锁扣的可插拔接线端子、显示I/O状态的显示块和标签夹持器插槽
5.带上锁/解锁锁扣的可插拔接线端子
6.在侧面用于连接下一个模块的总线扩展连接器
7.RTC (实时时钟) 电池插槽
8.连接USB存储卡用于传输程序、数据或固件更新的USB-A连接器 (标记为Host)
9.用于连接编程计算机的USB-B 微型连接器 (标记为Pgr Port)
10.用于连接以太网和/或Magelis XBT GT图形终端的RJ45连接器 (标记为Ethernet)
11.用于连接RS232或RS485串行链路的RJ45连接器 (标记为MBS)
12.9芯公头SUB-D连接器，标记为CAN0，用于连接CANopen总线
