NI SCXI-1000底盘使用
时间: 2024-04-25浏览次数：
NI SCXI-1000底盘使用
底盘用途:
在配置机箱之前，请确定是否将其用于
多路模式或并行模式。
在多路复用模式下，模拟输入(AI)通道被多路复用到一个模块输出，这样电缆E/M系列DAQ设备就可以访问该模块的多路复用输出和机箱中所有其他多路复用模块的输出。
在并行模式下，每个模块需要一个单独的E/M系列DAQ设备，将其每个输出通道直接发送到连接到模块的E/M系列DAQ设备的单独AI通道。
配置机箱包括在任意机箱上选择机箱或HDLC (high-level data link control)地址、线路电压和熔断器值。
拆卸设备外壳或连接或断开信号线前，请参阅《先读我:安全和射频干扰》手册。
选择机箱地址
这些部分提供了有关如何为控件选择地址的信息
SCXI底盘。
SCXI-1000/1001
除非您使用多个机箱，并且需要为不同的地址配置一个或多个SCXI机箱，否则您可以跳过本节，SCXI机箱将保留出厂默认地址0。您可以为32个不同地址中的一个配置SCXI机箱，这样您就可以将多个SCXI机箱连接到相同的控制源。机箱地址由0号槽位前面板的5个交换机确定。

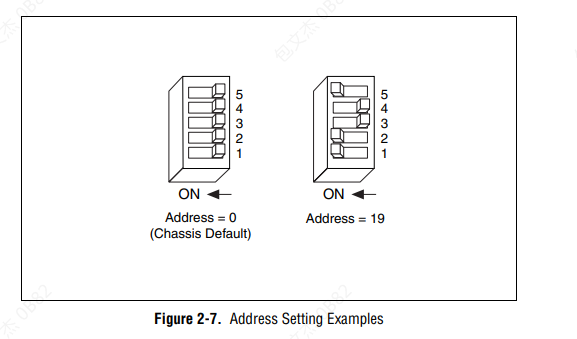

开关1到5表示值1、2、4、8和16，当设置为ON位置时。当设置为OFF位置时，它们的值为零。机箱地址是交换机值的总和。机箱地址0的出厂默认设置和机箱地址19的交换机设置示例如图2-7所示。
