穆格M3000 QAIO16/4 模拟输入通道

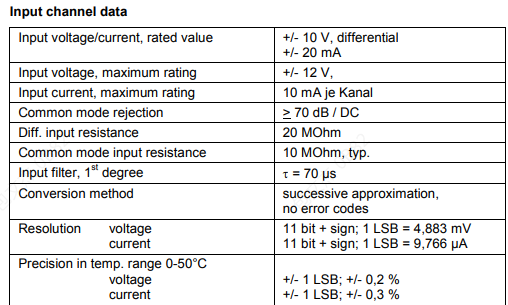

模拟输入通道

模拟扩展模块有16个模拟，多路电压输入。这些输入由保护二极管保护。即使在出现误差的情况下，输入电流也不能超过每通道10ma的值。

调试:

应重新检查所有连接是否接线正确，供电电压是否正确。

模块的处理取决于所使用的软件环境。出于这个原因，您应该酌情查阅有关CP1131或cp++的编程手册中的信息。

初始化和模块识别:

模拟扩展模块由上游单元控制器的操作系统识别和初始化。模块中存储的标识特征

由Cell Controller为此目的评估。

不需要拨码开关设置。在+24V电源故障或E总线传输中断的情况下，模拟输出复位为0v (LED“OUT_ENA”)。

故障电流:

大量可以想象的模拟连接的错误分配可以通过电路组织来解决。

尽管如此，从经济上讲，目前可用的组件不可能保证对所有可能从外部植入的故障电流提供绝对保护。
