伍德沃德 505数字控制器介绍
时间: 2024-04-24浏览次数：
伍德沃德 505数字控制器介绍
描述:
505控制被封装在工业硬化外壳中，设计用于安装在位于工厂控制室或涡轮机旁边的系统控制面板内。控制器的前面板既可作为编程站，又可作为操作员控制面板(OCP)。

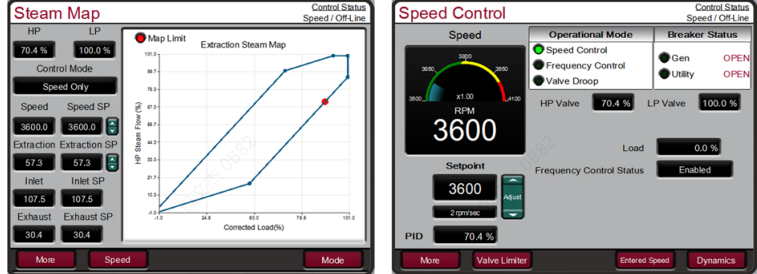

这种用户友好的前面板允许工程师访问和编程机组的具体工厂的要求，工厂操作员很容易启动/停止涡轮机和启用/禁用任何控制模式。密码安全用于保护所有单元程序模式设置。控制器的8.4英寸(21厘米)图形显示允许操作员从同一屏幕查看实际值和设定值，简化了涡轮机的操作。
涡轮接口输入和输出接线接入位于控制器的下背面板上。不可插拔的端子块允许容易的系统安装，故障排除和更换。
设计用于汽轮机控制，505控制包括四个PID控制器(速度，级联，Aux-1, Aux-2)，多个启动程序(手动，半自动，自动，远程控制)，以及多种保护功能(超速，临界转速范围，最大功率等)，可由用户根据具体的涡轮应用要求进行配置。用户可以配置505的不同PID控制器，启动例程和保护级别，而不需要一个特殊的控制工程师。
配置完成后，505执行配置检查例程，以确保程序员没有犯任何基本配置错误。
用户可以选择使用Woodward的RemoteView软件程序与505作为远程操作员控制面板和/或工程站。一旦加载到远程计算机或触摸面板上，该软件程序允许计算机或触摸面板执行所有505前面板显示功能(监控，操作，调整和配置)。基于密码的登录级安全允许用户管理他们希望远程面板用户拥有哪些功能。有关RemoteView功能的更多信息，请参阅产品规范03424。
505包含一套服务工具，允许用户执行以下功能:
·下载配置设置文件到505
·从505上传配置设置文件保存到另一台设备
·查看实时或保存的趋势文件
