横河 CS3000 现场总线

时间: 2024-04-24浏览次数：

横河 CS3000 现场总线

现场总线

现场总线是一种面向现场设备的双向数字通信协议。现场总线是过程控制系统技术的一项重大创新，有望取代目前大多数现场设备采用的标准4至20ma模拟通信协议。

现场总线具有以下特点。

•采用数字传输协议，确保信息处理的高精度。

•高精度的信息处理允许严格的质量控制。

•支持多路传输，可同时传输现场设备的功能块参数。

•现场设备之间的通信允许现场设备的自主分布式控制。

•互操作性使来自不同制造商的设备能够组合在一起。

•来自许多制造商的广泛设备选择允许您根据您的需求配置最佳系统。

•各种系统，如仪器仪表，电气，工厂自动化(FA)，业务自动化(BA)，办公自动化(OA)系统和分析仪可以集成。

•现场设备的一些调整和检查可以从远程位置进行，如仪器室。

冗余和可靠性

FCS直接连接到进程，因此需要具有特别高的可靠性(高可用性)，需要保证数据的准确性和可靠性。介绍FCS for FIO、compact FCS for FIO、FCS for RIO和compact FCS for RIO的冗余性和可靠性。

FIO和RIO的FCS的冗余和可靠性

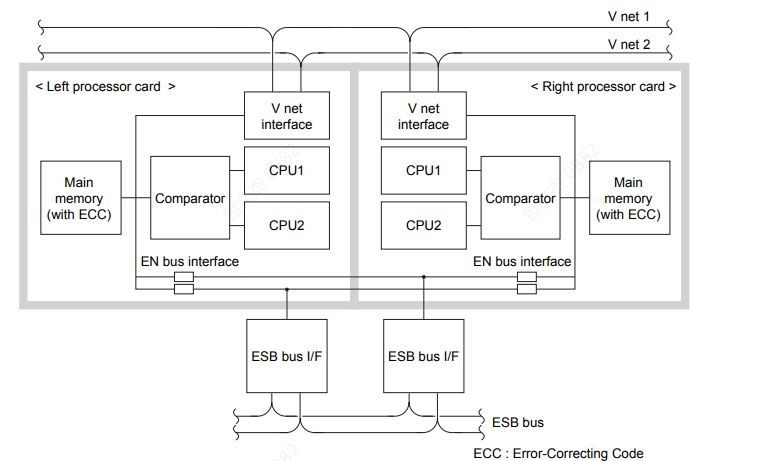

对于FIO的FCS和RIO的FCS，可采用双冗余模型。在这些双冗余FCS中，处理器卡是双工(双冗余)和V网耦合器，电源卡、总线接口卡、总线耦合器和节点内部总线是双冗余。

双工(双冗余)处理器卡(一个活动，另一个备用)可以在活动卡损坏时从活动卡切换到备用卡而不中断控制。

双(冗余)电源的型号也可用。

FIO的FCS为其节点配备ESB总线接口卡和耦合器，RIO的FCS为其节点配备RIO总线接口卡和耦合器。
