ABB NCAN-02 机械安装在驱动器外

安装在驱动器外:

选择模块的位置。注意事项如下:

•必须遵循布线说明(参见第4章)

可选包中包含的光纤电缆长度限制了模块和驱动器之间的距离。

•遵守模块和驱动器的空闲空间要求(与相邻设备或墙壁的距离不小于10mm)(请参阅驱动器文档)。

•应考虑环境条件(见附录D)。模块的防护等级为ip20。

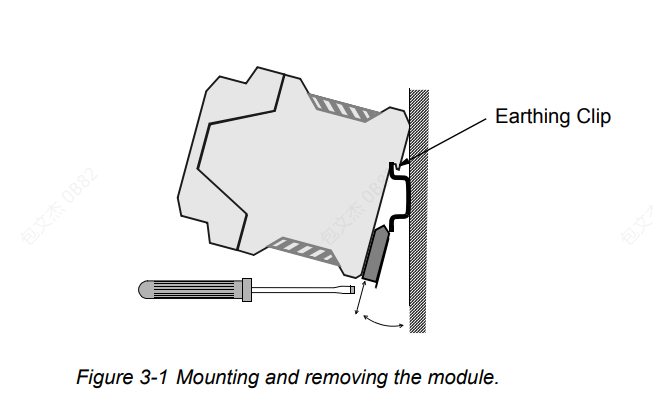

•模块接地通过接地夹与方孔条连接(如图3-1所示)。安装可选模块的安装轨必须接地到一个无噪声的插座上

地球。如果钢轨没有安装在接地良好的底座上，则必须使用单独的接地导体。导体应尽量短，截面积不小于6mm2。

注:不允许使用实心铜导体(只允许使用绞合线)。

安装说明:

1. 关闭模块所在机箱内的所有危险电压。

2. 紧固钢轨，并确保正确接地，如上所述。

3. 将模块推到导轨上。如图3-1所示，用螺丝刀拉动锁紧弹片即可将模块释放。

安装在驱动器内部:

驱动器内部的工作只能由合格的电工进行。

警告!注意电容器组的缓慢放电电压和从外部控制电路连接到驱动器输入和输出的电压。
