霍尼韦尔 HC900控制器 STG阶段功能块
时间: 2024-04-10浏览次数：
霍尼韦尔 HC900控制器 STG阶段功能块

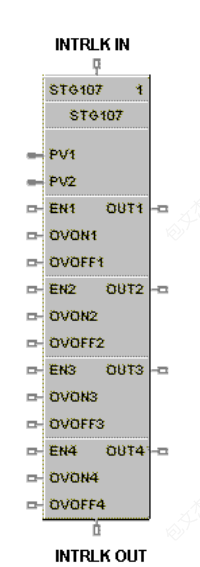

STG阶段功能块
这个块是辅助类的一部分
功能:
级(STG)功能块提供差分开/关控制，通常用于监测压力和流量，以控制泵和操作阀。
在功能块中有四个单独的阶段组合在一起。模块监控所有四个级共有的一到两个模拟输入(PV1, PV2)，通过可配置的比较器对每个级进行比较，并根据每个级的可配置设定值为四个级提供开/关控制输出。每个阶段可以单独启用和强制打开或关闭(OVON/OVOFF)
联锁
先前联锁防止一个级的输出在上一级打开之前打开。
下一级联锁防止一个级的输出关闭，直到下一级的输出顺序已关闭。
为阶段的输出依赖于前一阶段和下一阶段的状态的阶段提供联锁。它也可以跨顺序连接的功能块工作。
为了使功能块之间的联锁工作，STAGE功能块的联锁输入/输出引脚必须直接连接(或带有信号标签)到另一个STAGE功能块
互锁输入/输出引脚。不正确的连接，例如在两个连续的Stage块之间插入另一个功能块类型，会使联锁信号无效。
