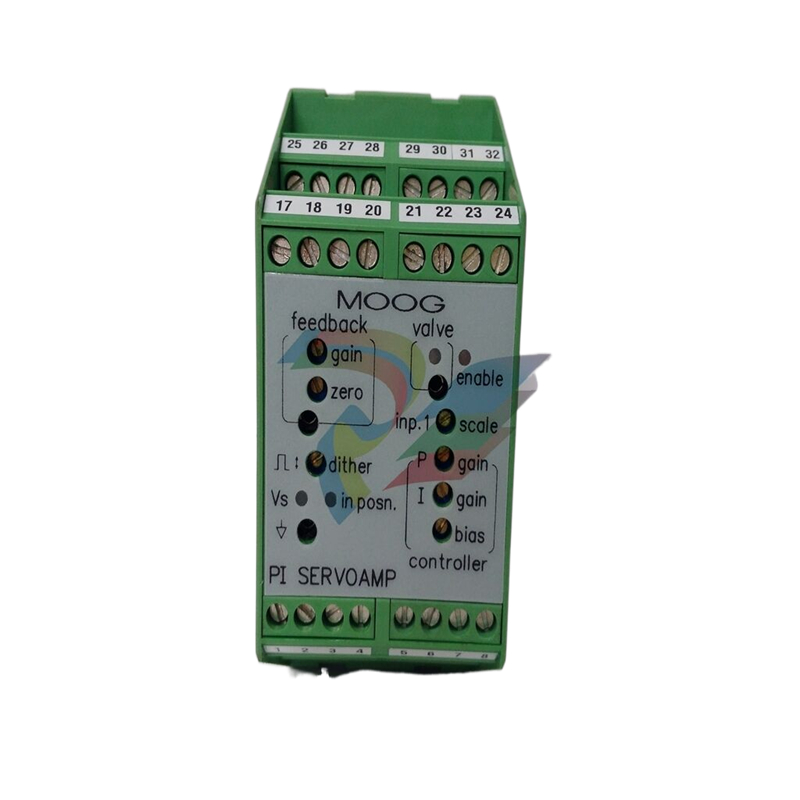

MOOG G122-829A001 输入配置
时间: 2024-04-09浏览次数：
MOOG G122-829A001 输入配置
输入配置:
输入1、2和反馈进入误差放大器，可用于反馈或命令。在选择信号极性时需要小心，以实现整个闭环的负反馈。因为输入误差放大器和
对于信号，换能器反馈的信号需要是相反极性的命令。这可以通过两种方式实现:
·安排一个极性相反的反馈换能器信号，连接到输入1、输入2或正反馈放大器输入端。
·如果反馈换能器信号与命令极性相同，则只有一种选择:将其连接到反馈放大器的负输入。
反馈输入：
误差放大器的输入:反馈放大器是反馈信号的最佳选择，原因有六个:
·将输入1留给命令使用。
·具有反相(负)和非反相(正)输入。
·具有零点和增益调节锅。这使得一个信号不会达到零伏特，并且具有比命令更小的跨度，可以按比例放大到命令。虽然这不是必需的，但它在设置和故障排除时很有帮助。
·有一个前面板测试点用于调零和放大信号。这是非常方便(必要)的设置和
故障。
·可选择插入式电阻R16，在反馈放大器的输出中提供反馈导数(引线或D)。
·可以通过在端子17和18之间连接一个240欧姆的电阻，并使用4-20mA设置电流输入开关([SW1:4])。
默认的:
反馈放大器默认设置为4-20mA，流入端子18，流出端子17，产生0至-10V的输出。反转端子，因此电流流动，不会导致0到+10V输出。必须根据这种安排调整反馈零点。
