摩托罗拉 MVME6100单板计算机 四路通用异步收发器(UART)
时间: 2024-04-09浏览次数：
摩托罗拉 MVME6100单板计算机 四路通用异步收发器(UART)
四路通用异步接收/发送器(UART):
MVME6100板包含一个EXAR ST16C554D Quad UART设备，连接到MV64360设备控制器总线，提供异步调试端口。Quad UART最多支持4个异步串行端口，其中2个用于MVME6100。ST16C554D是一种通用异步接收器和发射器，是一种增强型UART，具有16字节fifo，接收触发电平，数据速率高达1.5 Mbps。板载状态寄存器为用户提供错误指示、操作状态和调制解调器接口控制。系统中断可以定制以满足用户需求。ST16C554DCQ64提供恒定的活动中断输出，但不提供TXRDY/RXRDY输出。请参阅EXAR ST16C554D数据表了解更多信息。
COM 1是一个RS232端口，ttl级信号通过适当的EIA-232驱动程序和接收器路由到前面板上的RJ45连接器。COM2也是一个RS232端口，通过可选电感/电阻路由到板载平面头，用于后方I/O访问。COM1和COM2上未使用的控制输入被激活。QUART的参考时钟频率为1.8432 MHz。所有UART端口都能够以高达115 k波特的速度发送信号。
实时时钟和NVRAM:

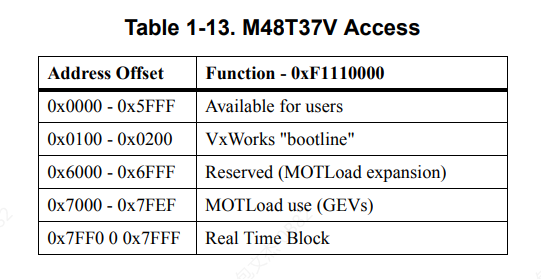

实时时钟/NVRAM/看门狗定时器使用SGS汤普森M48T37V定时器SRAM和M4T28-BR12SH1 SnapHat电池实现。有关其他编程信息，请参阅M48T37V数据表。
