rolls-royceHelicon X3 P&T控制系统更换本地以太网交换机
时间: 2024-04-07浏览次数：
rolls-royceHelicon X3 P&T控制系统更换本地以太网交换机

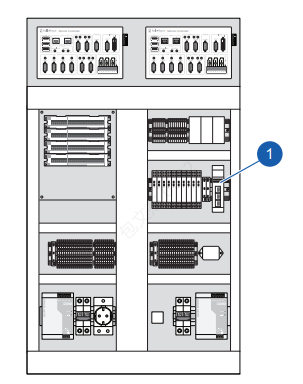

更换本地以太网交换机
在UN1电子控制单元中有一个本地以太网交换机，用于控制器和Viewcon系统之间的通信。
更换控制器的操作步骤如下:
1. 拆下相应的保险丝断开电源。
2. 拆卸电源连接器(顶部)。
3. 拔出以太网线。
4. 从导轨上拆下开关。
5. 按相反顺序安装并连接新开关。

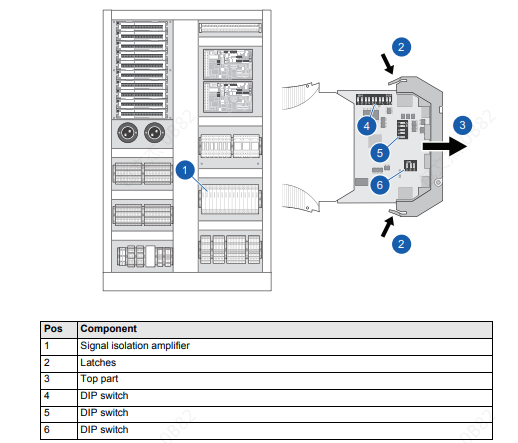

更换信号隔离放大器
当更换电绝缘时，dip开关必须正确设置。比较
将dip开关放在替换的放大器上，并根据需要进行调整。所有I/ o模块都可以按原样更换，无需采取进一步措施。
1. 断开插头。
2. 小心地按下两个锁扣，将外壳的顶部分离
(2)。
3. 拉出外壳的顶部和电子部分，直到锁定(3)。
4. 使用拨码开关(4,5,6)设置输入和输出范围，偏移和带宽
