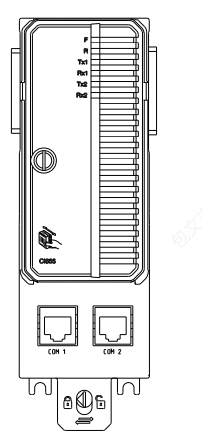

CI855和TP853 - MasterBus 300以太网接口

关键特性

•提供2个以太网接口(两个RJ45连接器位于TP853 Baseplate上)。

•简单的din导轨安装

•为MasterBus 300提供冗余以太网。

•预先设置，两个字母Alpha代码锁定装置安装在单位基地防止安装不兼容的组件。

•支持热插拔。

描述

CI855/TP853可用于连接交流800M到单个或冗余MB 300网络。这允许

数据集的通信和传输时间

在AC 400 Master和AC 800M之间。的TP853

底板有2个RJ45以太网连接器，用于连接到MB300。基板有一个代码锁(参见第75页的表4)，它可以防止安装

在TP853底板上安装了不正确类型的单元。

CI855扩展单元包含cex总线逻辑，通信单元和DC/DC转换器，通过cex总线从+24 V电源提供适当的电压。以太网线缆必须通过以太网交换机连接到主网络。
