MOOG QAIO 16 4-V传感器类型
时间: 2024-03-29浏览次数：
MOOG QAIO 16 4-V传感器类型

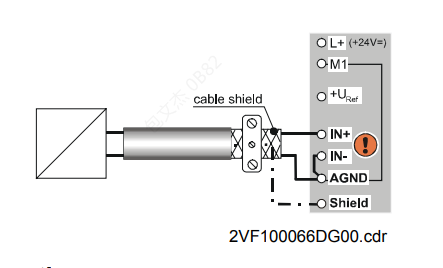

浮动传感器:
连接通过2极，屏蔽电缆(IN+/AGND)。在浮动传感器的情况下，至少有一个测量输入(In -)必须桥接到AGND
桥架完全消除了电隔离
作为容性信号耦合必须具有不允许的高共模
由于输入阻抗非常高，电压已经建立起来了。这导致零星的不正确的测量，在大多数情况下很难发现。

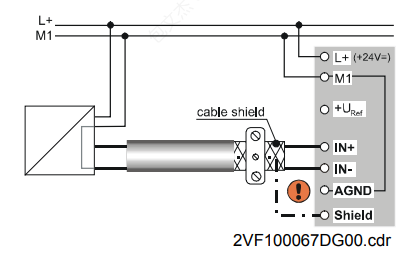

带有辅助电源连接的受电位影响的传感器:
连接通过2极，屏蔽电缆(IN+/IN-)。带辅助电源但没有电气隔离的传感器应与模块使用相同的电源。传感器连接到所需极性的两个测量输入IN+和IN-。模块的AGND连接保持打开状态。
这是为了确保潜在的均衡通过共同的供应和传感器实际发生了。

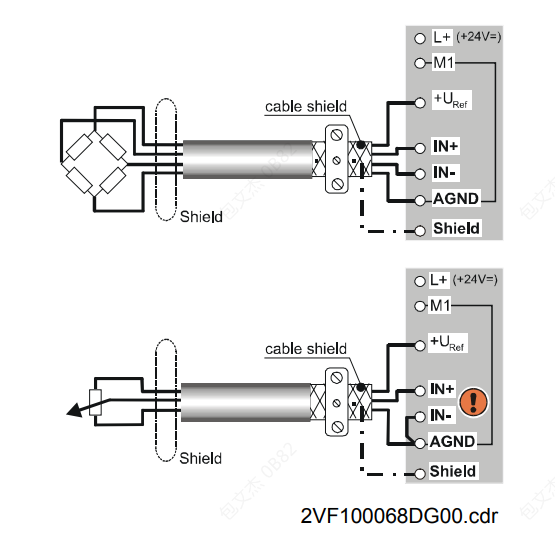

传感器连接采用内部模块参考电压：
连接通过3或4极屏蔽电缆(IN+/IN-/URe/AGND)。
辐射传感器(电位器、电桥电路)被视为受电位影响的传感器。
辅助电源也在测量线路中传输。
如果只需要一个测量输入，如电位器连接的情况下，自由输入必须桥接到AGND。
必须确保基准电压不过载，电流不过载
从参考源获取的租金可以通过AGND连接再次流回。
