电磁兼容性
原理:
• 变频器、电机与电缆屏蔽层之间的地线有必要具有 “高频”等电位。
• 两头接地的带有屏蔽层的屏蔽电缆用作电机电缆、制动电阻器 ( 假如运用 ) 以及操控信号发送装置的连线。假如没有中断，导管或金属导管 可用作屏蔽长度的一部分。
• 确保电源电缆 ( 线路电源 ) 与电机电缆之间的最大间隔。

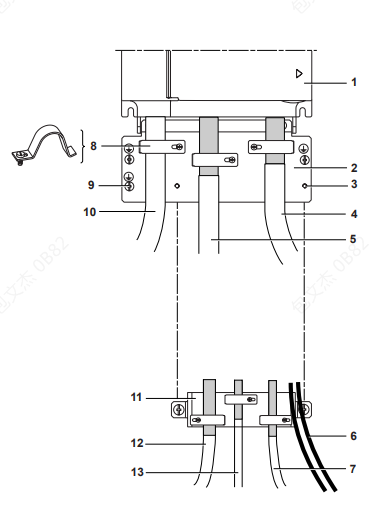

安装图 :
ATV71H 037M3 至 D15M3X 与 ATV71H 075N4 至 D18N4
• 电缆 4 和 5 的屏蔽层应尽或许接近变频器衔接和接地： - 剥去屏蔽层。 - 在屏蔽层已被剥开的部分上运用不锈金属电缆夹，将其衔接到板 2 上。 为确保正确触摸，屏蔽层有必要在金属板上夹得足够紧。
• 如下图所示，将操控 EMC 板 11 安装到接地钢板 2 上。
• 电缆 7、 12 和 13 的屏蔽层应尽或许接近变频器衔接和接地： - 剥去屏蔽层。 - 在屏蔽层已被剥开的部分上运用不锈金属电缆夹，将其衔接到操控 EMC 法兰 9 上。 为确保正确触摸，屏蔽层有必要在金属板上夹得足够紧。
1 Altivar 71
2 随变频器一起提供的接地钢板。
3 用于装置操控 EMC 板的螺纹孔。
4 用于衔接电机的屏蔽电缆，两头的屏蔽层接地。屏蔽层有必要是接连的，且 中心端子有必要在 EMC 屏蔽金属盒中。
5 用于衔接制动电阻器 ( 假如运用 ) 的屏蔽电缆。屏蔽层有必要是接连的，且 中心端子有必要在 EMC 屏蔽金属盒中。
6 用于继电器触点输出的非屏蔽电缆。
7 用于衔接断电安全功用输入的屏蔽电缆。屏蔽层有必要是接连的，且中心端 子有必要在 EMC 屏蔽金属盒中。
8 金属夹。
9 至保护地的线路。
10 非屏蔽电源线或电缆。
11 操控 EMC 板。
12 用于衔接操控信号发送装置线路的屏蔽电缆。对于需求几根导线的运用 情况，应运用横截面积较小的电缆 (0.5 mm2(AWG 20))。
13 用于衔接编码器的屏蔽电缆。屏蔽层有必要是接连的，且中心端子有必要在 EMC 屏蔽金属盒中。
注意：
• 如果使用别的的输入滤波器，应安装在变频器下面并通过一根非屏蔽电缆直接连接至线路电源。此时通过滤波器输出电缆实现变频器上 的连接 10。
• 变频器、电机与电缆屏蔽层之间的HF (高频)等电位接地线路并不意味着能够不将PG维护导线 (绿色-黄色)连接至每一设备上的相应端子 。
