瑞恩PSC5000远程I/O接口卡外观及主要部件
远程I/O接口卡的外观及主要部件

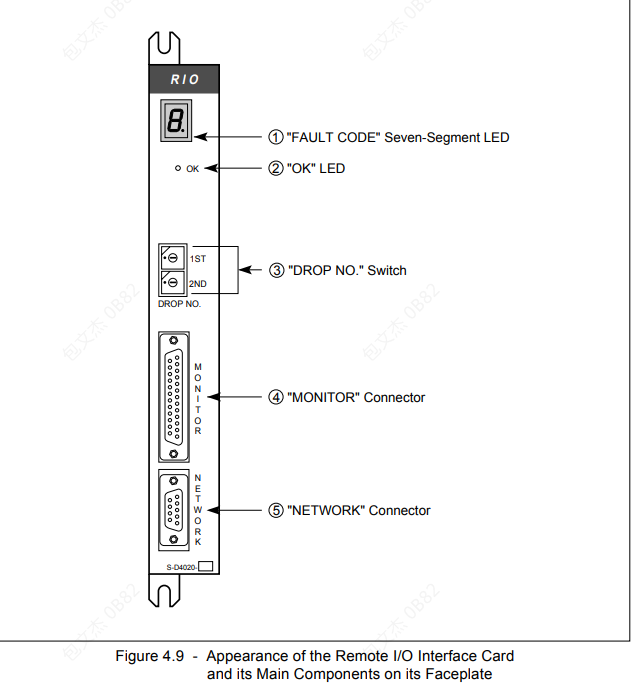

Remote I/O接口卡及其首要部件在面板上的外观如图4.9所示。
位于其面板上的网卡的主要组件如下所示。所提供的识别号与图4.5中使用的编号相对应。
1. “FAULT CODE”七段LED(状况指示灯)
当检测到过错时，“FAULT CODE”七段LED将显现与检测到的过错相对应的过错代码。
2. “OK”LEO
当长途I/O接口卡作业正常时，“OK”指示灯常亮;当检测到毛病时，“OK”指示灯熄灭。
3. “没有。”开关
“DROP NO.”交换机用于设置掉线号码。“1ST”开关显现2位落差号码的第一个位置的号码，“2ND”开关显现第二个位置的号码。由于设置范围在01到07之间，所以“1ST”开关总是被置为“0”。
4. “监控”连接器
“MONITOR”连接器是一个d壳25针连接器，用于RS-232C串行通讯。
重要提示:当PSC5000用作符合CE标志要求的控制器时，连接到PSC5000的外部电路应为“SELV”。
5. “网络”连接器
“NETWORK”连接器是一个d型外壳9针连接器，用于连接长途I/O系统(M-81122)的通讯电缆。
详细信息请拜见PSC长途I/O接口卡(EM 23618)的工程手册。
*“SELV”是一种规划和保护电路，以避免电压之间
操作人员在正常情况下或在单一过错情况下或许触摸的电路元件，以及接地和可触摸金属之间的电压
组件或许接地超越42.4 v峰值，也避免产生超越42.4 v峰值的过电压。
