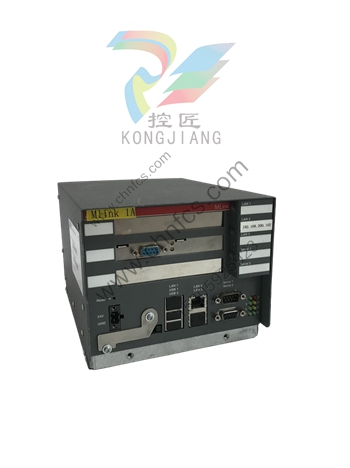

ABB Advant Controller 110控制器
产品概述：Advant Controller 110 是一款中型处理站，具备控制、调节和通信功能，适用于多种工业场景，可独立运行或作为 Advant OCS 系统的一部分。它能执行控制任务、步序逻辑、调节、计数和计算等功能，还支持事件记录，处理能力强，编程周期短至 2ms。
编程与操作：使用 AMPL 图形化编程语言在 Advant Station 100 工程站上进行配置。AMPL 基于功能块，便于创建应用程序，打印的程序与屏幕显示一致，利于故障排查。
过程连接：支持多种 S600 I/O 设备，可处理数字和模拟信号，包括直流、交流信号，还有智能脉冲计数器。设备采用金属外壳（IP20），过程电缆连接在设备前端，整洁且节省空间。此外，还能连接分布式 I/O，通过 Advant Fieldbus 100 可连接 S800 E/A 系列设备，通过 PROFIBUS 可连接更多外部 I/O 站，能适应多种系统拓扑结构。
系统连接与通信：作为 Advant OCS 自动化系统的组件，支持多种通信协议，如 Advant Fieldbus 100、PROFIBUS、RCOM/RCOM + 和 MasterFieldbus 等，可与其他控制器、分布式 I/O、操作站及调速驱动设备通信，还能通过 Modbus I 和 Siemens 3964R 接口与其他厂商的控制系统通信。
扩展能力：扩展方式多样，可通过插入模块、添加完整 I/O 模块载体或连接多个站并接入分布式控制系统来实现，且部分扩展可在运行中进行。
中央单元选择：提供三种中央单元选择。PM632 为基础处理器，具备 256k 内存；PM633 和 PM634 处理速度和内存容量翻倍，其中 PM634 带有 PROFIBUS - DP 主接口，可实现 PROFIBUS 产品的无缝集成。
技术规格：涵盖多种电气规格，如不同类型的输入输出通道（数字量输入、数字量输出、模拟量输入、模拟量输出），各通道有不同的电气参数和特性；具备多种通信接口，如 RS 232C 用于不同通信场景；还有硬件和软件选项，如支持不同的通信协议、脉冲计数功能等。同时，给出了适用的机柜规格和防护等级信息 。
硬件性能
中央单元：有 PM632、PM633、PM634 三种中央单元可选。PM632 基础处理器主频 16MHz，程序存储器 256kB；PM633 和 PM634 主频 25MHz，程序存储器 512kB。其中，PM634 带有 PROFIBUS - DP 主接口，支持现场设备集成，且需占用两个安装位置。
工作电压：支持多种供电电压，包括 48V DC（直接连接）、19.2 - 30V DC、110 - 125/220 - 250V DC、110/120/220/240V AC（47 - 450Hz）等。
输入输出规格
数字量输入：多种类型和通道数量。如 24V DC 的有 32 通道（电位连接 DI610、分组电位隔离 DI620 等）；60V DC 的有 32 通道（分组电位隔离 DI622、DI652 等）；120V AC 的有 16 通道（分组电位隔离 DI635、DI636 等） 。部分通道支持事件检测（时间戳）或脉冲计数功能。
数字量输出：24V DC 的有多种规格，如 32 通道（最大 200mA，短路保护，电位连接 DO610 ）、16 通道（最大 2.4A，短路保护，分组电位隔离 DO625 ）等；还有继电器输出的 16 通道（负载电流最大 2A，最小 20mA，关断功率 AC 为 500VA、DC 为 40W ） 。
模拟量输入：涵盖多种测量范围和分辨率。如 ±10V/±20mA、0 - 20mA 的 16 通道（分组电位隔离，分辨率 12 位，共模电压等参数不同）；还有用于 Pt100 或电阻测量、热电偶测量的通道，各有不同的测量范围和特性 。
模拟量输出：0 - 20mA 的有 16 通道（分组电位隔离，分辨率 12 位，支持多种电压输出范围）和 8 通道（单独电位隔离，分辨率 12 位） 。
通信规格
内部通信：支持 Advant Fieldbus 100、PROFIBUS、RCOM/RCOM + 和 MasterFieldbus 等通信协议，可与 ABB 其他控制器、分布式 I/O、操作站及调速驱动设备通信。通过 Advant Fieldbus 100，最多可连接 80 个站，支持双绞线同轴电缆和光纤电缆，总线最大长度根据电缆材料可达 1700m。
外部通信：配备 RS 232C 接口，用于 MODBUS I 或 RCOM 数据远程传输；还可通过 Modbus I 和 Siemens 3964R 接口与其他厂商的控制系统通信。
编程与存储：采用 AMPL 图形化编程语言，基于功能块进行编程，应用程序存储在非易失性电可擦除存储器中，无需电池备份。
其他规格：具备 5 个脉冲计数器，用于频率、位置等测量；可选择多种硬件接口模块，如 Advant Fieldbus 100 接口模块、MasterFieldbus 接口模块等；软件支持多种功能，如控制、逻辑、定时、事件处理等，还支持多种通信协议 。适用的机柜有 RM500 系列，防护等级包括 IP21、IP41、IP54，对应 NEMA 防护等级 1、2 和 5 。
