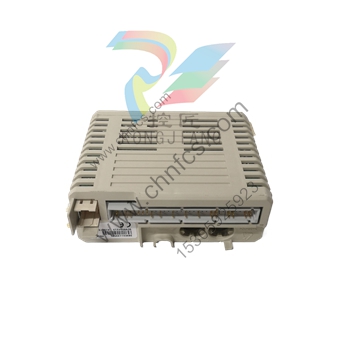

ABB Advant 现场总线 100 用户手册
产品概述
Advant 现场总线 100 (AF 100) 是一种高性能现场总线，用于
- Advant 控制器之间的通信
- Advant 控制器与 S800 I/O 站、AC 800M
控制器、AC 100 OPC 服务器以及其他 ABB 公司开发和销售的设备之间的通信。
其他 ABB 公司开发和销售的设备之间的通信。
在 AF 100 总线中，最多可连接 80 个站，总物理距离最长可达 13300 米（1.5 公里）。
总物理距离可达 13300 米（43300 英尺）。
Advant 现场总线支持三种传输介质：
- 双绞线 (Twp)
- 同轴（RG59 和 RG11）
- 光学介质。
AF 100 总线可由所有这三种介质组成，其中一种介质的一部分即为特定网段。
介质的一部分就是一个特定网段。
网段适用以下规则：
- 每个双绞线网段可连接 32 个站，最大网段长度为 750 米（2500 英尺）。
段长度为 750 米（2500 英尺）
- 同轴线段可以是
- 300 米（1000 英尺）（使用 RG59 电缆）或
- 700 米（2300 英尺）（使用 RG11 电缆）。
- 光介质仅用于点对点通信，它允许
总线段的总长度可达 1700 米（5500 英尺）。
- 如果使用背对背耦合光段，则物理长度可达
物理长度可达 13300 米（43300 英尺）。
Advant 现场总线 100 可以安装一条或两条物理总线线路（单介质或冗余介质）。
需要提高可用性时，可选择两条总线线路。
当两条总线电缆都工作时，冗余总线线路不会提高总线带宽。
Advant 现场总线 100 冗余概念
Advant 现场总线 100 冗余概念包括
- 介质冗余
- 通信接口冗余
- S800 I/O 现场通信接口冗余。
当使用冗余介质时，必须在整个总线上保持冗余（包括总线和通讯接口）。
这包括总线线路以及站与总线的连接）。
介质冗余包括冗余电缆和冗余调制解调器。
冗余 AF 100 的配置和连接如图 1 所示。
冗余电缆之间的最大电缆长度差必须小于 1200 米。
在整条总线上，任何两个站点之间的最大电缆长度差必须小于 1200 米。
概念介绍
通信接口： 可连接不同类型的设备，例如带有集成双绞线调制解调器的 Advant Controller 70，通过 CI626 或 CI627 连接的 Advant Controller 110。
其中一些接口可用作总线管理器并参与总线主站功能。
通信方式
过程数据传输： 通过循环数据包 (CDP) 进行管理，CDP 配置有信号标识、循环时间、大小和方向等参数，数据循环传输。
信息传输： 点对点通信，用于在 CDP 通信的空闲时段传输基于事件驱动的标识、配置数据和事件。
总线结构：由多个网段组成，不同网段通过调制解调器连接。每个网段都有最大长度限制，例如 RG59 同轴电缆网段为 300 米，双绞线网段为 750 米等。
配置方法
通信接口配置： 不同的通信接口有不同的配置方法，例如 Advant Controller 400 系列使用 CI520 和 CI522，需要将其设置为运行状态，
在添加、删除或更新发送 DSP 时会影响扫描表。
数据集外设 (DSP) 通信配置： 不同控制器可处理的 DSP 数量各不相同，例如 Advant Controller 400 Series 约为 4000 个。
配置需要设置相关参数，如传输间隔、信号识别等。
事件集配置： 为了让 Advant Controller 110 或 70 向 400 Series 发送带有时间戳的过程事件，需要在发送端和接收端配置 EVS 元件，
通过信息传输来实现。
安装启动
电缆安装： 双绞线、同轴电缆和光纤的安装方式各不相同。对于双绞线连接，应注意端接、接地和最小距离；
对于同轴电缆安装，应在两端进行端接和接地。
设备启动： 每种设备的启动步骤不同，如 Advant Controller 70 启动时需要配置 CDP 和选择站地址；
S800 I/O 站启动后需要由上级控制器进行配置和启动。
总线扩展： 单介质总线扩展会干扰通信；冗余电缆可逐个扩展；改变逻辑总线长度需要重新启动总线并遵循特定步骤。
使用注意事项
内容准确性：文档虽涵盖 ABB 产品及相关标准，但不能代表文档中提及的所有产品均支持所描述标准的全部特性，如需确认特定产品特性，应查阅该产品的规格说明书。
知识产权与使用限制：文档内容受版权保护，未经 ABB 书面许可，不得复制、传播或用于未经授权的目的。文档中的软件或硬件需在许可协议下使用、复制或披露。
产品操作注意事项
通信接口与冗余配置：使用特定通信接口（如 CI520、CI526 等）时，要依据设备类型和传输介质正确选择及配置。在冗余配置（如使用冗余 CI522、CI869 等）时，需设置双 CDP 超时，以避免切换时数据无效或设备进入异常状态。此外，不同通信接口在冗余配置下对传输介质有特定要求，如部分接口仅支持特定类型的冗余介质。
总线负载与配置限制：计算总线负载时，要考虑 AF 100 Station、CI810/CI820、S800 模块和 DSP 等因素。总线负载有上限要求（2000 米时小于 70%，8500 米和 15000 米时小于 50%），且需注意带宽碎片化问题，避免因配置不当导致 CDP 无法传输。同时，配置 CDP 时要遵循相关规则，如 1ms 周期时间的 CDP 总线负载总和应小于等于 50% ，8500 米和 15000 米总线不允许使用 1ms CDP。
时间同步与事件传输：时间同步对系统至关重要，需设置时间同步主站和从站，确保时间同步消息定期发送，以保证事件时间戳的准确性。事件集用于传输时间标记的过程事件，在配置时，发送和接收端的 EVS 元素要对应设置，且事件需在规定时间内到达接收端。
