ABB INNPM12 控制网络
描述
控制网络（Cnet）是 Symphony™ 企业管理和控制系统节点之间的高速数据通信高速公路。Cnet 为 Harmony 控制单元 (HCU)、人机界面 (HSI) 和计算机之间提供数据路径。高系统可靠性和可用性是这一关键任务通信网络的主要特点。冗余硬件和通信介质增强了可靠性，当主设备出现故障时，备用设备会自动接管。错误检查和信息确认的广泛使用确保了关键流程数据的准确通信。
Cnet 使用异常报告来增加通信网络的有效带宽。这种方法为用户提供了管理流程数据流和最终流程的灵活性。只有当数据发生变化（变化量可由用户选择）或超过预定的超时时间时，才会传输数据。系统为这些参数提供了默认值，但用户可以根据所控制过程的具体需要进行定制。
功能和优点
快速的全厂通讯网络： Cnet 可提供快速响应时间，确保及时交换信息。
高效数据传输： 信息打包和多重寻址提高了数据处理效率和吞吐量。
全厂时间同步： 在整个控制过程中实现 Cnet 节点的时间同步，确保准确的数据时间戳。
独立节点通信： 每个 Cnet 节点都独立于其他节点运行。 不需要流量指挥；每个节点都是自己的通信管理器。
准确的数据交换： 多种自检功能，包括正信息确认、循环冗余校验 (CRC) 和校验和，确保数据完整性。
自动通信恢复： 机架通信模块可在断电时本地启动/关闭，无需操作员干预。 每种接口都支持冗余
控制网络
Cnet 是一种单向高速串行数据网络，通信速率为 10 兆赫或 2 兆赫。它支持一个最多可连接 250 个系统节点的中央网络。多个卫星网络可连接到中央网络。每个卫星网络最多支持 250 个系统节点连接。连接最大数量的卫星网络后，系统可容纳超过 62,000 个节点。
在中央网络上，节点可以是卫星网络的桥接器、Harmony 控制单元、人机系统界面或计算机，每个节点都通过 Cnet 通信接口连接。 在卫星网络上，节点可以是连接中央网络、Harmony 控制装置、人机系统界面或计算机的桥接器。
和谐控制装置
Harmony 控制单元是 Symphony 系统的基本控制节点。它通过 Cnet 至 HCU 接口与 Cnet 连接。HCU 机柜包含 Harmony 控制器和输入/输出设备。实际的流程控制和管理都在这一级进行。HCU 与 Cnet 的连接可使 Harmony 控制器实现以下功能：
通信现场输入值和状态，以进行过程监控。
通信配置参数，这些参数决定了报警、趋势分析和人机界面记录等功能的运行。
接收来自人机界面的控制指令，以调整过程现场输出。
向工厂人员反馈实际输出变化。
INIIR01 远程接口
INIIR01 远程接口由 INNIS01 网络接口模块和 INIIT12 远程传输模块组成。该接口是中央网络上的一个节点，可与远程卫星网络上的接口节点进行通信。在这种安排下，需要两个接口：一个用于中心网络，另一个用于卫星网络。中央网络与远程卫星网络的双向通信通过标准 RS-232-C 端口进行。
远程接口支持硬件冗余。冗余需要一整套重复模块（每个网络上有两个 INNIS01 模块和两个 INIIT12 模块）。辅助 INIIT12 模块通过专用 Controlway 持续监控主模块。当辅助模块检测到主模块故障时，就会发生故障切换。发生故障时，辅助接口接管，主接口脱机。
INIIL02 本地接口
INIIL02 本地接口由两个 INNIS01 网络接口模块和 INIIT03 本地传输模块组成（图 3）。该接口是两个本地 C 网之间的桥梁。其中一个 INNIS01 模块在中央网络一侧运行，另一个在卫星网络一侧运行。从中央网络到本地卫星网络的双向通信通过电缆连接到 NTCL01 终端装置。两个通信网络终端设备之间的最大距离为 45.8 米（150 英尺）。
本地接口支持硬件冗余。冗余需要一整套重复模块（四个 INNIS01 模块和两个 INIIT03 模块）。辅助 INIIT03 模块通过专用 Controlway 持续监控主模块。当辅助模块检测到主模块故障时，就会发生故障切换。发生故障时，辅助模块承担责任，而主模块则脱机。
Cnet 至HCU 通信接口

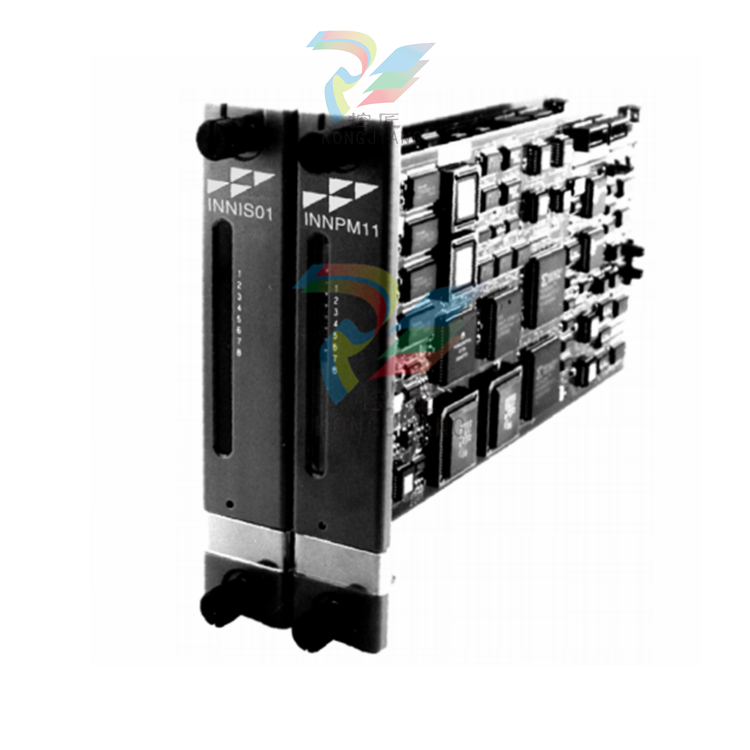

Harmony 控制单元接口由 INNIS01 网络接口模块和 INNPM12 或 INNPM11 网络处理模块组成（图 4）。该接口可用于中央网络或卫星网络上的节点（图 1）。通过该接口，Harmony 控制单元可同时访问 Cnet 和 Controlway。Controlway 是 Harmony 机架控制器与通信接口模块之间的机柜内部通信总线。
HCU 接口支持硬件冗余。冗余需要一整套重复模块（两个 INNIS01 模块和两个 INNPM12 或 INNPM11 模块）。辅助网络处理模块（INNPM12 或 INNPM11）通过直接带状电缆连接持续监控主模块。当辅助模块检测到主模块故障时，就会发生故障切换。发生故障时，辅助模块承担责任，而主模块脱机。
