ABB Symphony Harmony/INFI 90 DCS 远程 I/O 模块
描述
作为 ABB 为 Symphony Harmony/INFI 90 过程控制系统提供的持续生命周期支持的一部分，现已推出远程 I/O 模块升级套件，其中包含一个新的低成本 IMRIO22 模块。
通过远程 I/O 升级套件解决问题
- 组件过时，无法再获得新部件
- 更换部件成本高
- 部件维修能力下降
- 电气远程通信链路易受噪音和雷击的影响
- 难以排除远程 I/O 故障
- 链接速度慢；I/O 点更新需要时间
- 控制器配置需要使用多段控制块进行特殊 "调整
- IMRIO02 与某些 I/O 模块之间存在固件兼容性问题
- 更换系统部件时必须小心谨慎
优点
- 可靠性；更新的技术，改进的光纤通信
- 可提供新的替换部件

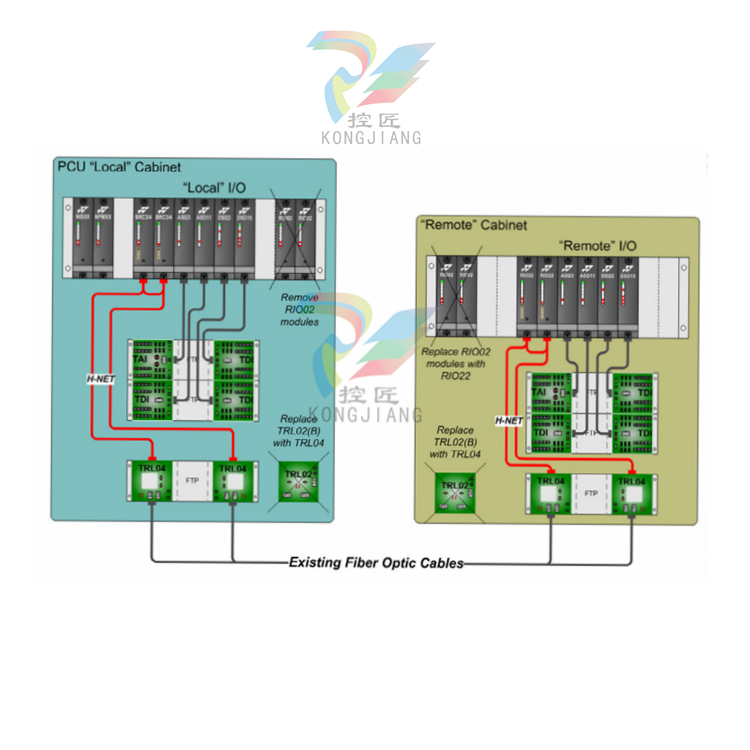

- 易于更换现有的远程 I/O 设置
- 相同的机架尺寸；使用现有的光纤电缆；RIO22 取代远程机柜中的 RIO02
- 由于不再需要本地机柜中的 RIO02，因此减少了机柜占地面积；其功能现已包含在 BRC300/400 中。BRC 取代了本地机柜中现有的多功能一体机或多功能复印机控制器
- 提高控制性能 - 增加内存容量，加快执行速度和通信速度
- 提高通信链路和远程 I/O 更新的速度
- 提高了远程 I/O 处理器和远程 I/O 模块之间的硬件/固件兼容性
- 固件升级更容易；IMRIO22 模块配有闪存
- 改进了冗余；主用 IMRIO22 到备用 IMRIO22 的检测/故障切换速度更快
- 改进了错误检查和诊断功能，以便排除故障
- 冗余 HNET 远程通信通道
最低系统要求
- BRC300/400 控制器需要过程总线适配器 (PBA)。如果目前没有，请添加
- 5.0 或更高版本的 Composer 工程工具
- 用于远程连接的光纤电缆（62.5/125 微米多模）。
限制/局限
- 仅支持光纤点对点通信链路
- 必须用光纤取代电气链接（双轴或同轴电缆
- 不支持串行或菊花链多分插链路；到远程机柜（最多 6 个）的多分插现在需要从本地机柜进行星形配置
系统/应用兼容性
远程 I/O 功能与 Harmony BRC300/400 或更高版本控制器的所有其他现有功能兼容。这包括但不限于以下功能：
- 支持多个远程 I/O 链接
- 支持混合 I/O 类型，例如 IOR/S800、Harmony Rack I/O、Harmony Block I/O
- 重新使用现有的光纤远程链接电缆
