ABB 2VAA005093 HR Series 控制和输入/输出模块
描述
ABB Ability™ Symphony® Plus 是 ABB 广受赞誉的 Symphony 系列集散控制系统的新一代产品。目前，全球共有 7,000 多套 Symphony DCS 系统在运行，其中 5,000 多套应用于电力和水利领域。
产品概述
Symphony Plus HR 系列提供可扩展的解决方案，可跨越并集成回路、单元、区域、工厂和工厂间控制。其系统通信架构基于高速、高吞吐量和高安全性的冗余 INFI-Net 控制网络。该可扩展网络支持控制、工程、运行和应用接口节点的任意组合和数量。控制网络上的每个节点都独立于其他节点运行。 该系统作为自己的通信管理器，不需要流量指挥。INFI-Net 至 INFI-Net 通信模块支持多网络系统拓扑结构，可提供超过 62,000 个节点的系统容量。
高系统可靠性和可用性是这一关键任务控制网络的主要特点。冗余硬件和通信路径增强了可靠性。错误检查和信息确认的广泛应用确保了关键过程数据的准确通信。获得专利的异常报告技术优化了控制网络带宽的使用。INFI-Net 的存储和转发环形拓扑结构以及多主和多播报文功能使 INFI-Net 的有效带宽超过 300 Mbaud。INFI-Net 通信还具有高度确定性。
功能强大、可扩展的控制平台

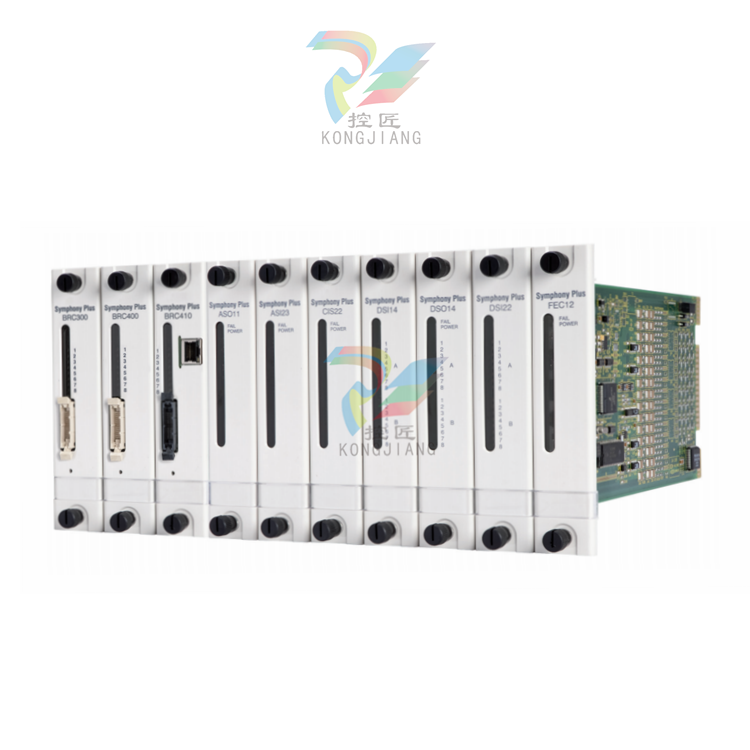

HR 系列控制器是经过现场验证的多功能机架式过程控制器系列中的最新产品，包括 BRC300、BRC400 和 BRC410 桥式控制器（图 3）。 这个可扩展的控制器系列以 160 MHz、32 位飞思卡尔 Coldfire 处理器为基础，可适应广泛的应用和工艺要求。HR 系列控制器拥有一个包含 150 多种预定义控制算法或功能代码的庞大程序库。这些功能可轻松设计复杂的控制策略，以适应任何控制应用，包括连续控制、顺序控制、批量控制和高级控制。除标准功能块外，HR 系列控制器还支持 C 语言编程和批处理功能。
HR 系列控制器的功能包括
- 增强的控制器可靠性
- 性能是上一代控制器的 10 倍以上
- 同时支持所有 HR 系列 I/O、SD 系列 I/O 和 S800 I/O 子系统
- 通过 HART I/O 和 PROFIBUS DP V0、V1、V2 实现智能设备集成
- 可下载固件
- BRC400 / BRC410 的特定增强功能：
- 扩展的用户配置存储器（2 MB NVRAM）
- 支持 30,000 个功能块
- 灵活的在线配置功能
- 通过 100 MB 以太网端口集成 Modbus TCP 设备（仅限 BRC410）
高可靠性和可用性
HR 系列控制器子系统采用冗余控制器、通信、I/O 和电源选件（如最近发布的 MPS IV（模块化电源系统）），可提供最高级别的可用性。符合国际标准，确保最高级别的可靠性和质量，满足最严格的全球规范和要求。 通过ABB的 "进化而不陈旧 "生命周期计划实现的向后兼容性确保了对已安装投资的保护，同时为将新功能和新技术引入运行中的电厂提供了最具成本效益的无缝方式。总之，HR 系列为用户提供了快速、准确、不间断的过程控制，从而提高了生产效率，增加了可用性，降低了维护成本。
软控制器缩短调试时间
对于新工厂、升级或扩建项目，HR 系列软控制器可在现场实施前对控制回路进行全面测试和预调优，从而大幅减少调试和启动时间及成本。HR 系列软控制器使用与物理 HR 系列控制器相同的控制逻辑（即功能块配置）。加上虚拟通信设备，整个基于控制的 HR 系列系统可在一台或多台 PC 中实施，从而使虚拟环境中的测试结果可直接转移到操作系统环境中。
HR 系列 I/O 模块类型包括
- 模拟输入（ASI、FEC）
- 模拟输出（ASO）
- 控制输入/输出（CIS、QRS）
- 数字输入 (DSI)
- 数字输出 (DSO)
- 脉冲输入 (DSM)
- SOE 数字输入 (SED)
