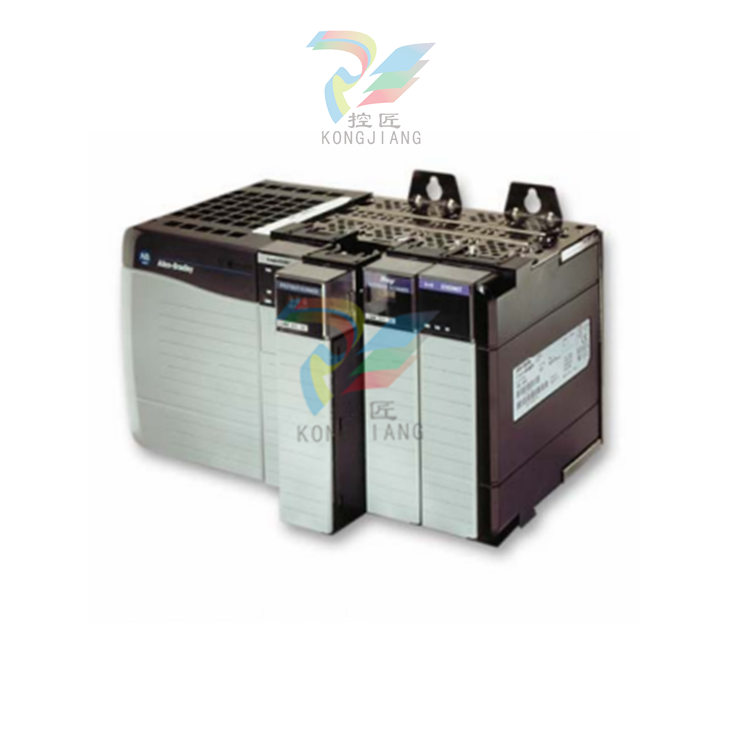

PROSOFT SST_PB3-CLX-RLLDP 模块
概述
BradCommunications™ SST™ Profibus® 模块将您的罗克韦尔 ControlLogix® 控制器作为主站或从站连接到 Profibus，以扫描或模拟 PROFIBUS DP I/O。BradCommunications™ SST™ Profibus 模块具有新的用户定义数据空间（1984 字节输入和 1968 字节输出），为将 ControlLogix CPU 与大型 PROFIBUS 网络连接起来提供了经济高效的解决方案。
远程链接库
远程链接库软件为 BradCommunications SST Profibus 模块提供了更多功能，使您能够远程监控或下载 Profibus 配置更改。这是通过以太网将 BradCommunications SST Profibus DP 主配置软件中的数据通过 Rockwell Automation® 的 RSLinx 软件路由到 Allen-Bradley ControlLogix 背板来实现的。Profibus 扫描仪可通过 EtherNet/IP 或 ControlNet 等 CIP 网络在本地机架或远程机架上使用。
用于 FDT 工具的 CommDTM 驱动程序
购买 SST-PB3-CLX-DTM 零件编号后，您将获得使用符合 FDT v1.2 规范的经认证 CommDTM 驱动程序的驱动程序许可证。它是将 PACTware™ 或 FieldCare™ 等 FDT 工程工具连接到 PROFIBUS 的理想解决方案。它允许与设备 DTM 相连，以配置和诊断 DP-V1 设备，包括 Profibus PA 现场仪表。
功能
- 通过 RSLinx ® 进行远程配置和诊断
- Profibus 模块可用于本地或远程（通过 CIP 网络）机架
- 用于 FDT Frame 工程工具的经过认证的 PROFIBUS CommDTM 驱动程序
- 提供用户定义的数据空间，最多可达 1984 字节输入和 1968 字节输出
- 支持所有 PROFIBUS 波特率，包括 45.45 kbps
- 管理 DP-V1 服务
- 同时操作 PROFIBUS DP 主站和从站
- 一个 CLX 机架可使用多个 SST-PB3-CLX-RLL 模块
协议
- PROFIBUS DP 主站 V0 级 1&2
- PROFIBUS DP 主站 V1 级 1&2
- PROFIBUS DP 从站 V0
典型应用
- 运行 PROFIBUS PA 的化工或制药应用
- 具有高速控制要求的机械制造应用
配置软件
- 支持通过串口或以太网端口下载和上传配置文件
- 使用DPView组件浏览DP网络，查找您希望包含在DP主站配置中的从站设备
扫描软件
- 维护从站状态、所有从站的诊断状态信息、网络诊断计数器和 DP 主站诊断计数器
- 维护网络和 I/O 模块状态信息，包括
-活动从站位表
-已配置的从站位表
- 网络诊断计数器
-DP 主站诊断计数器
网络规格
协议
- Profibus DP 主站 V0 / V1，1 类和 2 类
- Profibus DP 从站 V0
局域网控制器
- 西门子 ASPC2
支持的从站
- 最多 125
每个从属设备的输入/输出
- 最多 244 个字节输入/输出
