GE 369 电机管理继电器
概述
369 电机管理继电器是一种数字式继电器，可为三相电机及其相关机械系统提供保护和监控。369 继电器的一个独特功能是能够 "学习 "各个电机参数，并使自身适应各种应用。电机浪涌电流、冷却率和加速时间等值可用于提高 369 继电器的保护能力。
通过使用 FlexCurve™ 定制过载曲线或 15 条标准曲线之一，369 继电器可在其他继电器无法提供保护的情况下提供最佳电机保护。
369 继电器有一个 RS232 前面板端口和三个 RS485 后端端口。Modbus RTU 协议是所有端口的标准协议。可通过前面板键盘或使用 EnerVista 369 设置软件和计算机输入设定点。状态、实际值和故障排除信息也可通过前面板显示屏或通信方式获取。
仅在增强型选件 (E) 中提供的功能
- 带电机状态指示灯的增强型面板
- 电机健康报告
- 增强型学习数据
- 电机启动数据记录器
- 增强型事件记录器
- 安全审计跟踪事件
附件
EnerVista 369 安装软件： 设置和监控软件随每个继电器免费提供。
RRTD：远程 RTD 模块。通过光纤或 RS485 连接到 369 继电器。最多可对 12 个 RTD 进行远程计量和编程。
F485： RS232 和 RS485/光纤之间的通信转换器。 可将 PC 连接至继电器
CT：50、75、100、150、200、300、350、400、500、600、750、1000（次级为 1 A 或 5 A）
HGF：接地 CT（50:0.025），用于对高电阻接地系统进行灵敏的接地故障检测。
515：闭锁和测试模块。提供有效的跳闸闭锁和继电器隔离。
DEMO： 安装 369 的金属手提箱。
FPC15：遥控面板电缆，15 英尺。

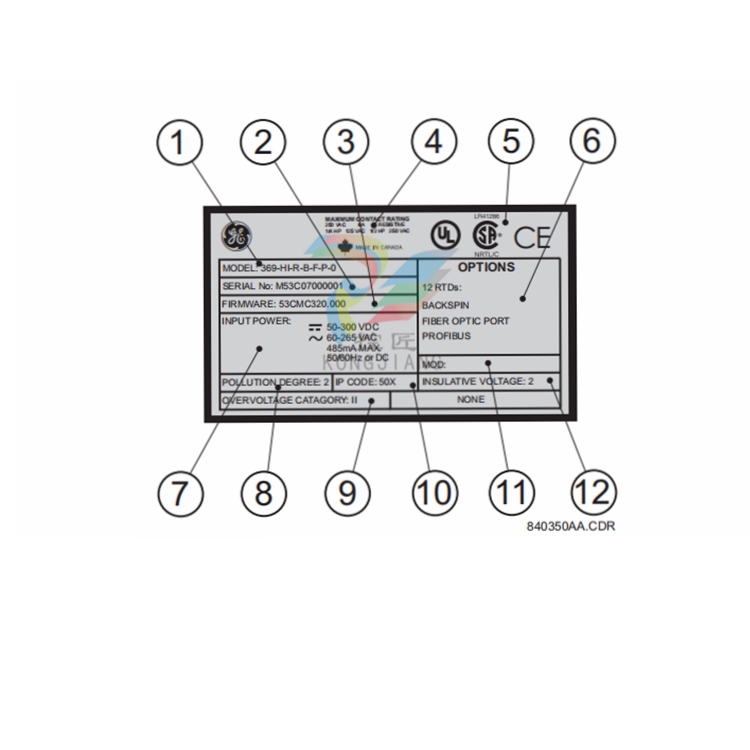

继电器标签定义
1. 出厂时的 369 继电器订单代码。
2. 369 继电器的序列号。
3. 出厂时安装的固件。请注意，这可能不再是当前安装的固件，因为它可能已在现场升级。可在 369 继电器的实际值部分查看当前固件版本。
4. 输出继电器触点的规格。
5. 369 继电器符合或通过的认证。
6. 工厂安装选件。这些选项基于订购代码。请注意，369 继电器可能在现场进行了选件升级。可检查 369 的实际值部分以核实这一点。
7. 订购的 369 继电器的控制额定功率。基于订购代码中的 HI/LO 额定值。
8. 污染程度。
9. 过电压类别。
10. IP 代码。
11. 工厂订购的任何修改的修改编号。
12. 绝缘额定电压。
