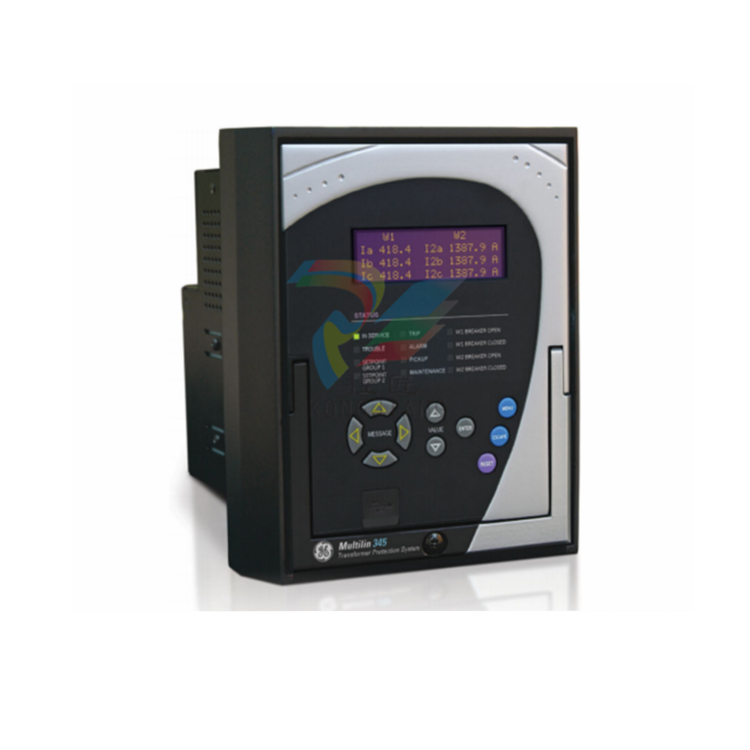

GE 345 变压器保护
说明
保护 345 是一种基于微处理器的系统，为中小型配电变压器提供主保护和后备保护。该继电器采用先进的算法，可对二十多种型号的双绕组变压器进行自动振幅校正、相位振幅校正和相位偏移补偿，提高了检测绕组接地故障的灵敏度以检测绕组接地故障，并可选择用于相电流、接地电流、中性点电流和反向电流的高过流保护元件。
345 保护装置具有以下主要优点：
- 可插拔、结构紧凑：节省布线和空间。
- 多个保护组，可灵活选择主保护和紧急保护的多种保护和控制功能。
- 用于配置和保护电气系统的快速设置菜单。
- 大型 4 行 LCD 显示屏、LED 和键盘。
- 多种通信协议和同步访问，便于与监控系统集成。
中央处理器
继电器功能由两个处理器控制：一个是飞思卡尔 MPC5554 32 位微处理器，用于测量所有模拟信号和数字数字输入，并控制所有输出继电器；另一个是飞思卡尔 MPC520B 32 位微处理器，用于控制所有以太网通信协议。
模拟输入波形捕捉
磁性变压器用于减少来自源仪器变压器的输入模拟信号。然后，模拟信号通过一个 960 Hz 低通混频滤波器。然后通过采样和保持缓冲器同时采集所有信号，以确保没有相移。信号通过 12 位模数转换器转换为数字信号，最后传输到中央处理器进行分析。
相位、干扰和谐波
使用直流补偿滤波器和离散傅里叶变换 (DFT) 对电流波形进行每个周期两次的处理。由此产生的相位上的故障电流干扰和所有谐波都会被去除。因此，过流继电器非常安全可靠，不会出现过载现象。
处理交流电流输入
直流补偿滤波器是一个无限脉冲响应（IIR）数字滤波器，用于消除故障发生时不对称电流中的直流分量。每个用于过流保护的电流信号都要进行此操作。电压信号绕过直流补偿滤波器。该滤波器可防止过流保护过大。
保护元件
每个电力系统周期对保护元件进行四次处理。保护元件根据相位的大小使用有效值电流。这使得保护装置不受谐波和直流干扰的影响。
