FOXBORO FBM232 233 现场安装的智能外壳
概述

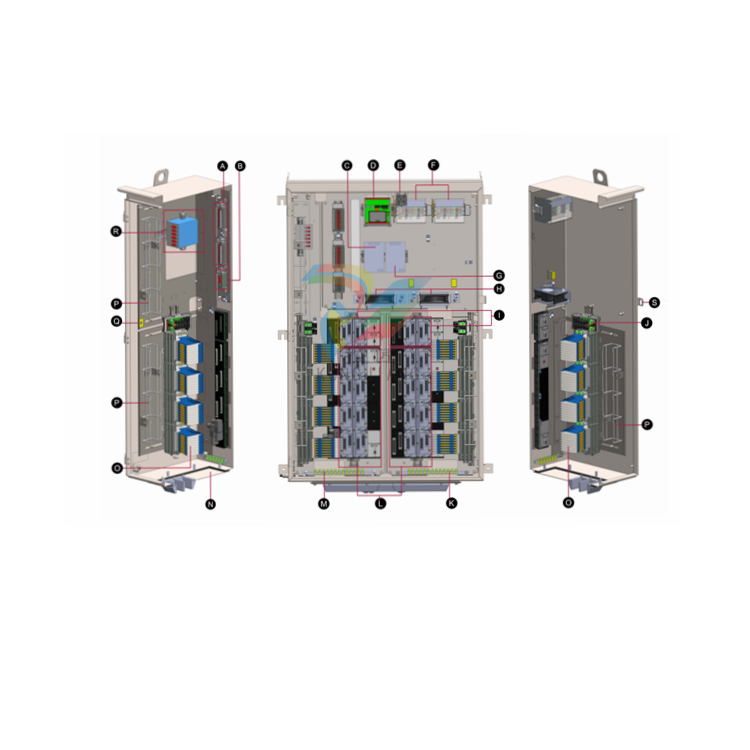

EcoStruxure™ Foxboro™ DCS 现场安装智能外壳提供了一个集成解决方案，可安装在靠近现场仪表的位置，以减少电缆。现场安装机柜包括预安装和测试的通用输入/输出
(UIO) 模块、电源和终端组件 (TA)，可连接到各种现场设备。该外壳支持施耐德电气的 "灵活精益执行 "战略，可缩短项目进度并降低启动延误的风险。
现场安装型智能机柜可安装在现场，并通过冗余单模光纤连接到位于机房智能机柜中的现场控制处理器。更多信息，请参阅机房智能外壳 (PSS 41H-2I30)
特点
- 可抵御恶劣环境和危险场所：
◦ NEMA® 4X/IP66 防护等级
G3 级（恶劣）环境
◦ ATEX
- 通用 I/O 和 TA 支持这些选项中的任意一个：
◦ 64 个单工 I/O
◦ 64 个冗余 I/O
◦ 48 个单工和 16 个冗余 I/O
- 最多 16 个通用标准 I/O 模块（8 x FBM247、16 x FBM248 或 4 x FBM248 和 6 x FBM247），使用 TA 和信号调节器支持 64 个单工、冗余或单工和冗余 I/O 通道
- 用于与 FCP280 进行单模光纤通信的冗余现场通信模块 (FCM2F10)
- 最多两个现场设备系统集成商标准模块（1 x 或 2 x FBM232、2 x FBM233），用于 Modbus TCP 通信 - 通过菊花链从一个机柜连接到下一个机柜，以减少用于通信和供电
的家用电缆。另外，用于菊花链连接机柜的电源输出可用于为安装在机柜外的无线现场设备接入点供电
- 最多两个现场总线隔离器/继电器模块，用于使用铜缆（FBI200）或光缆（FCM2F10）对机柜进行菊花链连接
- 带 ST 连接器的 12 端口光纤配线架，用于端接和分配光纤电缆，以便与机柜和无线现场设备接入点进行通信 - 前门内侧的文件袋
- 门挡板可防止门摆动或打开过大
- 120 伏交流电、230 伏交流电系统电源
- 支持智能调试向导，可显著减少调试工作量并缩短设备启动时间（请参阅用于 HART 设备控制和 I/O 的现场设备专家 (PSS 41S-10FDMHRT)
模块底板安装
外壳包含两个用于 Foxboro DCS 现场总线模块 (FBM) 的 8 位标准 200 系列模块底板和两个用于 FCM2F10 的 2 位底板。这些基板安装在两个垂直 DIN 导轨上。
FBM 底板包括用于 FBM 的信号连接器、冗余独立直流电源连接、系统电缆连接、模块现场总线连接和时间同步连接。
配电结构
机柜使用两个由独立电源供电的 FPS480-24 电源提供冗余 24 V 电源系统。电源线从机柜底部穿过。输入电源连接到主输入端子板和备用输入端子板。
保险丝由保险丝监控单元 (FMU) 监控，保险丝开路指示由 FMU 通过报警分配组件连接到机柜监控单元 (EMU) 中。
机柜可配置以下选项：
- 120 伏交流电或 230 伏交流电供电
- 客户提供的电缆接头或工厂安装的多电缆转接装置 (MCT)
- 为 IS、非 IS 和制造商选择终端组件
- 64 个单工 UIO 点、64 个冗余 UIO 点或 48 个单工和 16 个冗余 UIO 点
- 通过 FBM232 模块（用于单工以太网）或 FBM233 模块（用于冗余以太网）进行第三方通信
- 使用 FCM2F10 模块将光纤连接至 HDLC 现场总线
- 使用 FBI200 模块与 HDLC 现场总线进行扩展双轴连接
