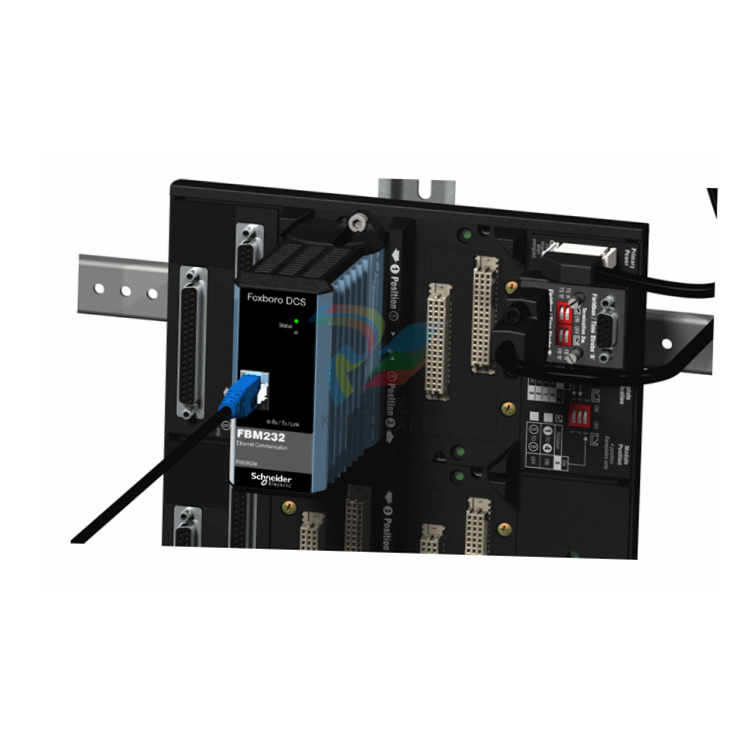

FOXBORO fbm232 41h2s232 FBM232 现场设备系统集成商模块
描述
FBM232 现场设备系统集成商 (FDSI) 模块在单端口现场 I/O 设备和 EcoStruxure™ Foxboro™ DCS 系统之间提供单一以太网接口。
FBM232 连接到单个 10 Mbps 或 100 Mbps 铜质以太网网络，与设备进行通信。FBM232 与以太网交换机或集线器连接，以便与一个外部设备或多达 64 个外部设备通信。
FBM232 的主要功能包括
- 与现场设备之间的 10 Mbps 或 100 Mbps 以太网网络传输速率
- 最多可与 64 台现场设备通信
- 可从可用协议库中下载 I/O 软件驱动程序
- 多达 2000 个 DCI 块连接
- 使用以太网连接将现场设备数据集成到 Foxboro DCS 控制数据库中
- 现场安装
- G3 级（恶劣）环境。
I/O 驱动程序
该现场总线模块 (FBM) 是一种通用以太网硬件模块，可加载不同的软件驱动程序。这些驱动程序对 FBM 进行配置，以识别设备使用的特定协议。其中一些软件驱动程序是标准产品。其他定制驱动程序可根据特定需求进行开发。
这些驱动程序是动态下载到 FBM232 的，其软件代码专门设计用于与第三方设备的协议接口。每个驱动程序的配置过程和软件要求都与集成到系统中的设备有关。
FBM232 可以访问多达 64 个设备来读取或写入数据。从 FBM232 所连接的 Foxboro DCS 控制站，最多可连接 2000 个分布式控制接口 (DCI) 来读取或写入数据。支持的数据类型由 FBM232 上加载的特定驱动程序决定，该驱动程序将数据转换为下列 DCI 数据类型：
- 模拟输入或输出值（整数或 IEEE 单精度浮点数）
- 单个数字输入或输出值
- 多个（打包）数字输入或输出值（打包成组，每个连接最多 32 个数字点）。
因此，FBM232 可以访问多达 2000 个模拟量 I/O 值，或多达 64000 个数字量 I/O 值，或数字量和模拟量的组合值，最高可达用户在控制处理器尺寸范围内允许的最大容量。控制站访问 FBM232 数据的频率最快可达 500 ms。性能取决于设备类型和设备中的数据布局。
FBM232 从设备中收集所需的数据，执行必要的转换，然后将转换后的数据存储到数据库中，以便纳入 Foxboro DCS 工厂管理功能和操作员显示器。数据也可从 Foxboro DCS 系统写入各个设备。
