Motorola PMC422FP 控制器
时间: 2024-05-23浏览次数：

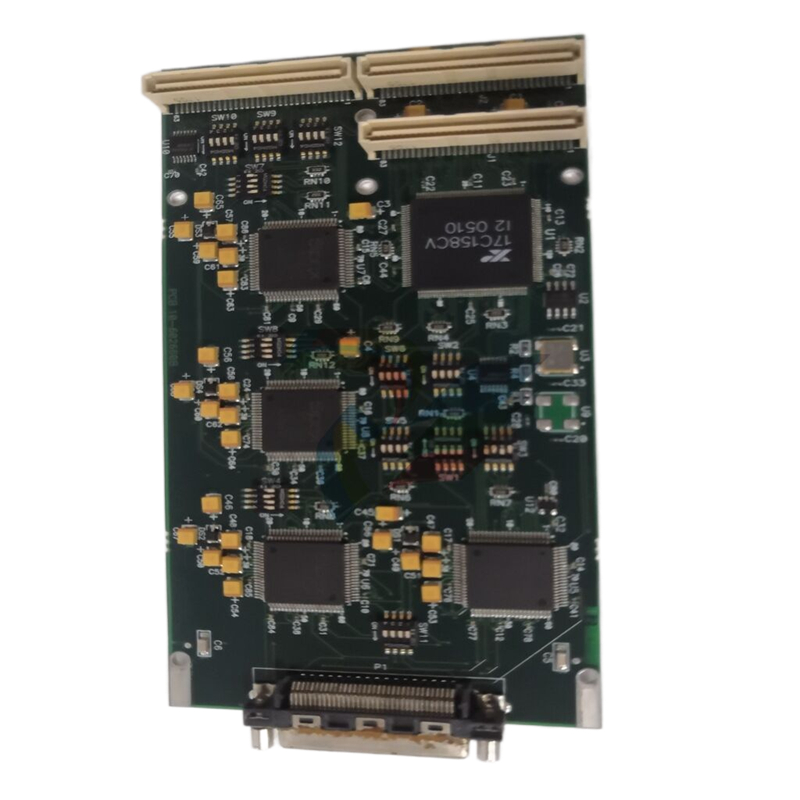

Motorola PMC422FP 控制器
Motorola PMC422FP 控制器
产品概述
PMC422 和 PMC422/FP 以 PMC（PCI 夹层卡）格式实现了多功能八端口串行控制器。每个端口的信号特性可控制为 RS232、RS422 或 RS485 操作（这不适用于 PMC422FP）。串行接口使用八进制 UART 实现，它结合了与最常用组件（16C550 兼容寄存器集）的兼容性，并完全支持 PCI 属性（如 32 位数据传输）以提高性能。这样就可以快速集成到传统系统中，同时为增强型软件提高性能提供了发展途径。
特点
·8 个独立的串行通道
·可编程波特率从 100Bits/sec 至 921.6KBits/sec（*默认 Crystal 频率为 14.7456 MHz）。
·UART 寄存器组与 16C550 兼容
·每个通道 64 字节 FIFO
·完全兼容 PCI（32Mhz/32 位）
·每个通道对（RS232/RS422/RS485）的信号特性通过 DIP 开关配置
·8 位开关输入，供特定应用使用
传统的单端口和多端口串行接口要求关注每个字符（即每个接收和传输字符都会产生中断并从主机编程 I/O），这给主机处理器带来了很高的开销。PMC422 和 PMC422/FP 的七项功能消除了这一开销：
·以字节、字和双字为单位进行数据传输，可进行读/写突发操作
·先进先出缓冲器可避免数据超限（每个端口 64 字节）
·发送和接收 FIFO 电平计数器
·自动 RTS/CTS 或 DTR/DSR 流量控制
·自动 Xon/Xoff 软件流量控制
·所有 8 个端口的中断源寄存器
·RS485 半双工控制，可选延迟
