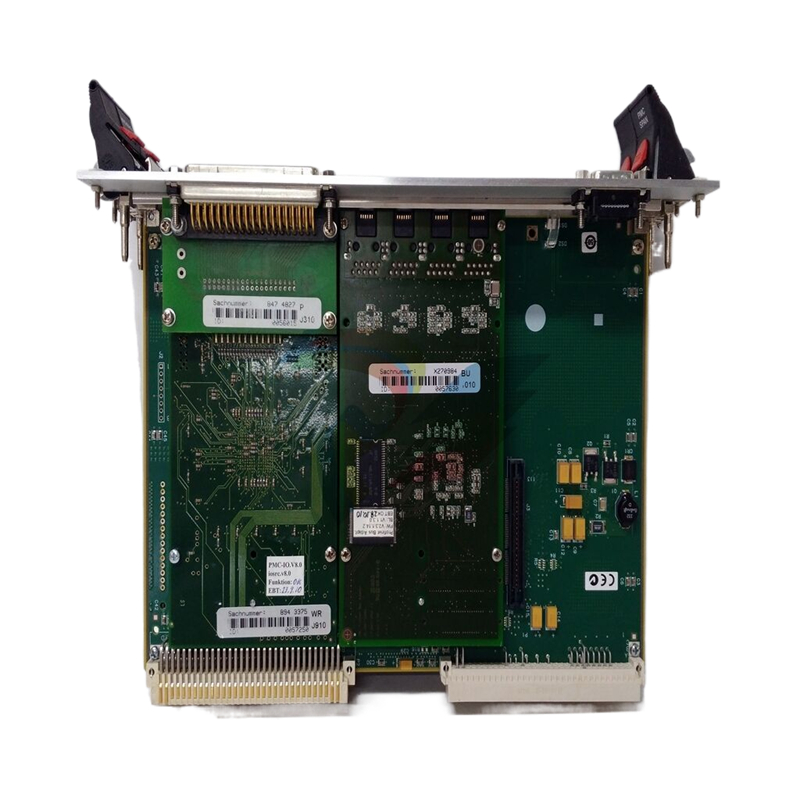

Motorola MVME6100 PMCSPAN MV6100COM 处理器

产品概述

MVME6100 是一款单插槽、单板计算机，基于MPC7457 处理器、MV64360 系统控制器、Tsi148 VMEBridge ASIC、高达 1 GB 的 ECC 保护 DDR DRAM、高达 128MB 的闪存和双千兆以太网接口。

MVME6100 PMCSPAN MV6100COMI (2).jpg

安装步骤

1.将防静电带绑在手腕上。将防静电带的另一端连接到电气接地点。在整个过程中，防静电带必须固定在手腕上并接地。

2.将 MVME6100 的上下边缘安装到机箱的导轨上。

3.将 MVME6100 的上下边缘安装到机箱的导轨中。

4. 确保两个喷射器/弹射器的控制杆处于向外的位置。

5. 将 MVME6100 滑入机箱，直到感觉到阻力。

6. 同时向内移动喷油器/弹射器控制杆。

.

7. 检查 MVME6100 是否正确就位，并使用注射器/弹出杆旁边的两个螺钉将其固定到机箱上。

8. 将适当的电缆连接到 MVME6100。

在输入 MOTLoad 命令时要注意以下几点：

·允许在一条命令行中执行多条命令，但必须用一个分号 (;) 分隔

·空格分隔命令行（命令/参数/选项）中的各个字段

·参数/选项标识符前总是有一个连字符 (-)

·选项用一个字符标识

·选项参数紧跟在选项后面（没有空格）。

·所有命令、命令选项和设备树字符串都区分大小写。

要显示可更改的 VME 设置，请在固件提示符下键入以下内容：

·vmeCfg -s -m 显示主站启用状态

·vmeCfg -s -i(0-7)显示所选的入站窗口状态

·vmeCfg -s -r184显示 PCI 杂项寄存器状态

·vmeCfg -s -r188显示特殊 PCI 目标图像寄存器状态
