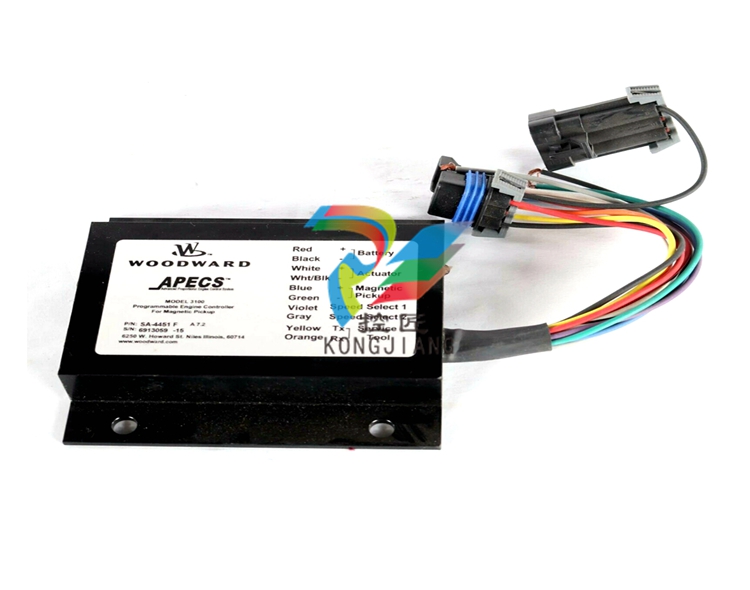

伍德沃德Apecs 3200型可编程发动机控制器SA-4452
描述 APECS 3000系列控制器是一种同步发动机调速器，它提供了一种通过调节燃油来控制和限制发动机转速的方法带有比例致动器的控制杆。控制器是软件可编程，没有手动调整。APECS校准工具(ACT)用于编程(配置和调整)APECS 3000控制器。
控制器布线将装置安装在振动和温度影响较小的位置在规定的范围内。工作温度:-40华氏度至+185华氏度(40摄氏度至+85°C)，振动:在40至2000 Hz范围内为6 G。将电源线直接连接到开关电源(即电池)。a的使用 建议在蓄电池(正极)导线中使用10安培的慢熔保险丝。建议使用卷绕管、导管或其他电线屏蔽将致动器电线机械损坏的可能性降至最低。
APECS可使用四种不同的速度感应装置3000系统。所用的传感装置取决于应用和APECS控制器单元。 3100型/电磁拾波器输入(SA-4450和SA-4451)将蓝色电线连接到传感器的正极，绿色电线连接到负极。 3200型/火花点火输入(SA-4452)用于传统的线圈和分电器点火或无分电器点火系统。 传统线圈和分配器:2缸、3缸、4缸、6缸和8缸发动机:将蓝线、绿线或棕线中的任何一条连接到的负极 线圈初级，让其他两条电线断开。无分电器点火，2缸发动机:将蓝线、绿线或棕线中的任何一条连接到的负极线圈初级，让其他两条电线断开。无分电器点火，4缸发动机:将任意两根蓝色、绿色或褐色电线连接到的负极两个线圈初级线圈和第三根线断开。无分电器点火，6缸发动机:将所有三根蓝色、绿色和褐色电线连接到负极在两个初级线圈中。无分电器点火，8缸发动机:将任意两根蓝色、绿色或褐色电线连接到的负极两个线圈初级线圈，按点火顺序均匀分布。离开第三根线断开。 3300型/磁电机输入(SA-4453) 将蓝线连接到主/发动机切断线，将绿线连接到发动机阻止。 3400型/霍尔效应输入(SA-4471) 将蓝色电线连接到传感器输出，绿色电线连接到的负极 传感器。将第三根传感器导线连接到蓄电池正极。
