WoodWard

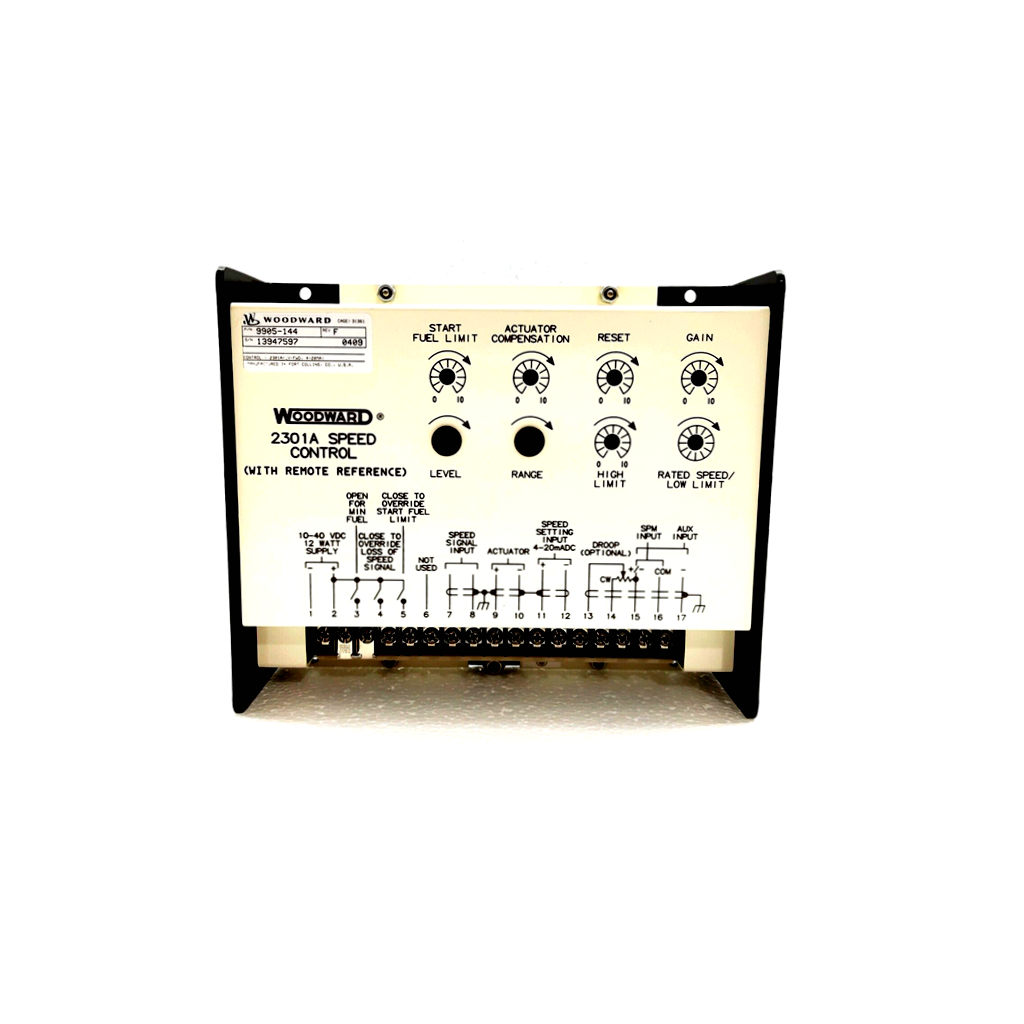

伍德沃德 9905-144 2301A系列的速度控制器
产品详情
制造商:伍德沃德 系列:2301A电子负载分配和速度控制 描述：伍德沃德 9905-144 2301A系列的速度控制器
说明书 9905-144技术规格 零件号9905-144 2301A系列负载分配和速度控制
底盘金属板
尺寸387.35毫米宽x 180.975mm毫米高x 63.5mm毫米深(15.25英寸宽x 7.125in英寸高x 2.5in英寸深)
重量1.134千克(2磅8盎司)
SPM-A synchronize可选震撼60 Gs
电流为5 A时，负载增益最大为6 Vdc
使用35ω线圈时，0至214 mA的致动器输出最大7.5 Vdc
致动器电流0-200毫安
产品说明
控制型号9905-144是伍德沃德2301A系列的速度控制器。这种控制是一种低电压正向动作模式。正向动作控制上的致动器电位计电压设置不同于反向动作控制；正向控制致动器电压应设置为比额定速度下读取的电压高10%。关于额定速度，该电位计的初始设置应设置为绝对最小值；这意味着电位计将完全逆时针位于您的控制。
如果使用SPM(速度和相位匹配)同步器，将电线连接到端子25和26，正极引线必须连接到端子25，负极引线必须连接到端子26，然后使用屏蔽线连接到端子27。重要的是要注意，屏蔽不得连接到同步器。请注意，SPM同步器不是9905-144控制功能所必需的，它只是可选的。
