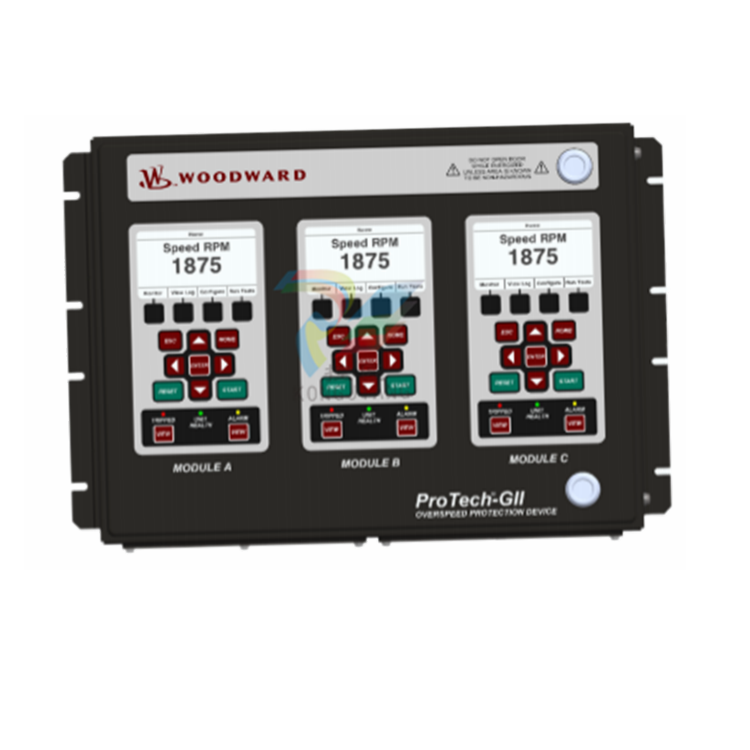

Woodward ProTech‐GII 控制器
Woodward ProTech‐GII 控制器
产品描述
ProTech-GII 是一种超速安全装置，设计用于安全关闭所有类型的蒸汽轮机、燃气轮机和各种规格的水轮机。该设备可准确监测水轮机转子速度和加速度，通过主动或被动 MPU（磁 拾音器）精确监测涡轮机的转速和加速度，并向跳闸阀或相应的跳闸系统发出 向涡轮机的跳闸阀或相应的跳闸系统发出关闭指令。
相关介绍
· IEC61508 Sil-3 认证
· api670 & api612 符合标准
· 2 选 3 表决
· 高可用性 (TMR)
· 加速 保护
· 在线测试
· 在线维修
· 超速跳闸 和测试日志
· Modbus 通信
· 密码安全 保护
· 12 毫秒 响应时间 （独立 投票输出 型号）
· 内部频率 发生器
· 可选以太网 通信 网关
功能
·在线测试--每个 ProTech-GII 模块都可以通过模块的前面板、Modbus 通信端口进行手动测试，或通过其自动测试例行功能进行自动测试。ProTech-GII 允许用户配置定期自动执行的超速测试。用户可配置定期自动执行超速测试，每次测试一个模块（A、B、C），并记录每次测试的结果或停止测试。记录每次测试的结果，或在检测到错误时停止测试。
·在线维修-ProTech-GII 的三模块设计允许用户在风机在线运行时轻松更换其中一个模块（A、B、C）。风机在线正常运行时，用户可以轻松更换其中一个模块（A、B、C）。该设备的背板插拔式结构和模块对模块结构提高了更换的便利性。结构及其模块间的学习功能提高了更换的便利性。
·跳闸、报警和超速日志-ProTech-GII 的日志功能可记录（保存到内存中）所有跳闸、报警、跳闸阀响应时间和超速事件。响应时间和超速事件。跳闸记录功能使用滚动缓冲器，记录最近 50 次感应到的跳闸或报警事件以及最近 20 次超速事件。事件和最近 20 次超速事件以及相关时间。每个日志文件都可以从 或通过 ProTech-GII 服务工具程序下载到计算机。每个模块都使用非易失性 内存，确保即使在断电的情况下也能保存所有记录的事件。
·实时时钟--每个 ProTech-GII 模块都采用实时时钟，确保时间记录准确无误。模块之间使用特殊的平均时间功能，以确保模块与模块之间的时钟同步。
特点
·加速度检测--ProTech-GII 可配置为保护风机免受高加速度事件的影响。此外。速度信号的导数用于检测风机加速度并发出相关的跳闸指令。MPU 检测-每个模块的速度传感器输入均使用特殊的 MPU 开线检测电路，以验证 以及特殊的失速检测逻辑来验证MPU 的功能。在涡轮机运行期间验证 MPU 功能。
·自动超速测试程序-可选择将 ProTech-GII 配置为对每个模块进行例行超速测试，然后记录和分析超速测试结果。测试，然后记录并报告测试结果。使用该测试例程时，每个模块都会经过其测试序列使用内部频率发生器模拟超速条件。
·抗硫污染--ProTech-GII 采用了一种特殊的保形涂层材料，该材料已被证明可 在国际标准 IEC 721-3-3 1994 - 环境等级 3C2 中规定的 H2S 和 SO2 气体水平下，具有出色的长期防护性能。
