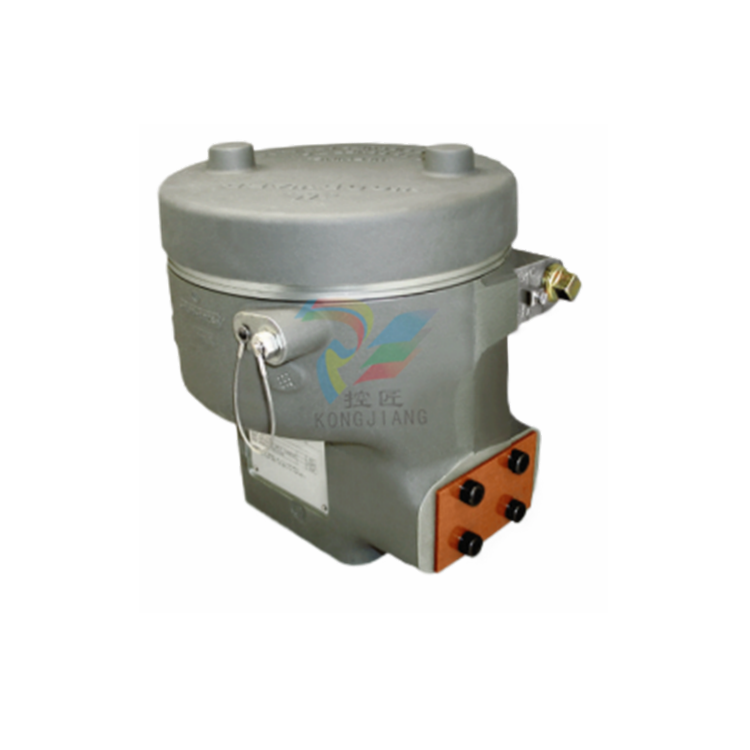

Woodward CPC II 电流-压力转换器
Woodward CPC II 电流-压力转换器
产品描述
CPC 是一种电液压力调节阀控制器，利用非常精确的内部压力传感器和 PID 控制器来精确控制蒸汽轮机阀门。CPC 由阀门执行器组件、压力传感器和电子驱动模块组成。该装置的驱动模块接受一个（或两个）4-20 mA 压力设定点，并将这些设定值与感应到的油压进行比较，以精确控制汽轮机阀门的油压。
应用
CPC-II （电流压力转换器，第二代）是一种电液压力调节阀控制装置，设计用于定位单动式蒸汽轮机阀门伺服系统。该 CPC 具有极高的精度和分辨率，是汽轮机阀门控制以及相关汽轮机速度和负载控制的理想之选。CPC 可接受 4-20 mA 压力需求信号，并将油压精确地控制到汽轮机转速。精确控制油压 精确定位单动式蒸汽 汽轮机调速阀。精确稳定的 稳定的蒸汽阀门控制直接 直接关系到改善汽轮机 速度和负荷控制以及减少 系统机械磨损。
CPC 的冗余功能使其成为关键汽轮机应用的理想选择、 在这些应用中，汽轮机的正常运行时间和可用性至关重要。该转换器可配置为 接受来自一个或两个（冗余）控制器的冗余压力需求输入，并 表决后续输入。另外，还可将 CPC 配置为同时接受来自其内部油压传感器和一个内部油压传感器和外部（冗余）油压传感器的信号，并使用经表决的健康信号。
特点
- 耐油污染
- 精确的流体压力控制
- 稳定的线性阀门控制
- 附带阀门线性化表
- 用于关键应用的冗余输入/传感器
- 接受来自冗余控制器的信号
- 冗余（双）CPC（主/从）功能
- 标准安装和液压 连接
- 自清洁阀 算法
- 状态和健康 指示
- 控制压力 读数
- 软件服务 趋势分析工具
规格
性能：
精确度： <土0.2%满量程工作范围
重复度：0.1%满量程工作范围
温度漂移：<=土0.01%满量程工作温度范围（C）
压力稳定性：<=土2%设定值
失效保护操做：在掉电或检测到故障时，内部返回弹簧 强制控制端油到回油端。
组态：使用Service Tool (RS-232 通信)
物理特性：
尺寸： 高x宽x厚：大概为 290x270x270毫 米
重量：无油条件下25公斤（55磅）
安 装：任意姿态安装，在液压端前部有四个深度为23 毫米 的M10 螺纹孔。必须为安装提供足够的支撑。
环境：
运行温度范围：-40—+85摄氏度
液压油温度：-40—+85摄氏度
防护：EN61000—6—2(2005)
排放：EN61000—6—4（2007）
