NI SCXI - 1160 概览

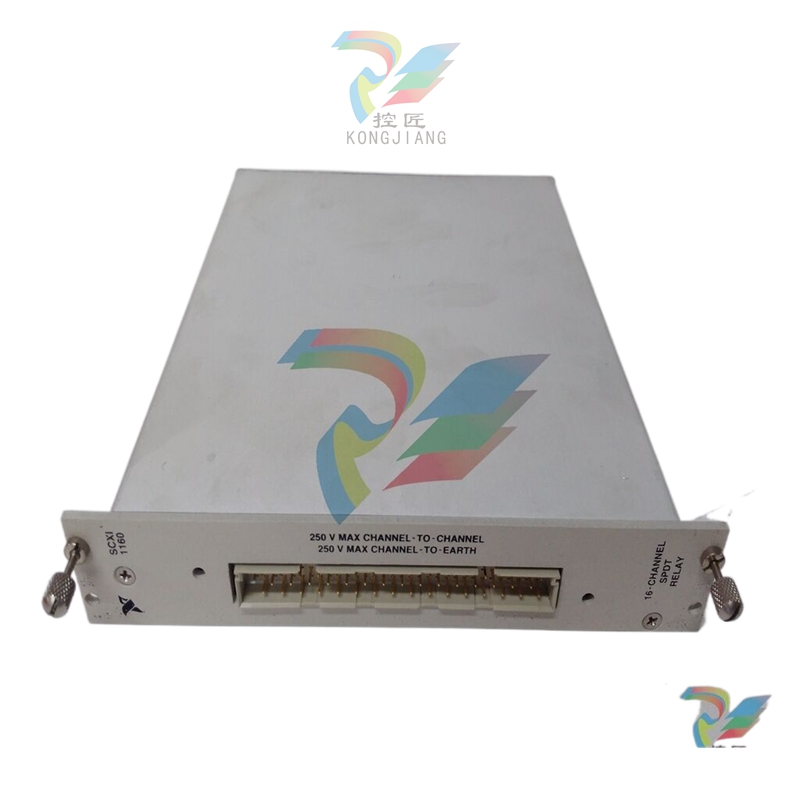

NI SCXI - 1160 是一款 16 - SPDT（单刀双掷）继电器模块。它是信号开关和控制领域的重要组件，尤其是在需要在不同路径之间路由电信号的应用中。
功能和工作原理
继电器功能
该模块上的 SPDT 继电器提供了一种电气隔离和切换信号的方法。在 SPDT 配置中，每个继电器都有一个公共端子 (C)、一个常开端子 (NO) 和一个常闭端子 (NC)。当继电器未通电时，公共端子连接至常闭端子。继电器通电时，连接切换至常开端子。这样就可以灵活地路由信号。例如，在测试设置中，它可用于在不同的传感器或信号源之间切换到单个测量设备。
信号路由和隔离
该模块可对模拟和数字信号进行路由。它在继电器的输入端和输出端之间提供电气隔离，这在可能存在地电位差或需要保护敏感设备免受电气噪声或高压瞬变影响的应用中至关重要。例如，在工业控制系统中，它可以将控制信号与负载端隔离，以防止干扰和损坏控制电路。
扩展和系统集成
作为 SCXI 系列的一部分，NI SCXI - 1160 可与其他模块集成，以扩展测量和控制系统的功能。它可与其他信号调理、数据采集或数字控制模块配合使用，提供全面的解决方案。例如，它可以与模拟输入模块相结合，将不同的模拟信号路由到相应的输入通道，以进行数据采集。
技术规格
继电器特性
触点额定值： 继电器有特定的触点额定值，规定了可处理的最大电流和电压。例如，触点额定值可能是几安培的最大电流（如 2A）和最大电压（如 240V AC 或 30V DC），这决定了它们可以安全切换的负载类型。
开关时间：继电器的开关时间（包括触点打开或闭合所需的时间）是一项重要规格。它通常从几毫秒到几十毫秒不等。这会影响信号传输的速度和系统的整体响应速度。
使用寿命和耐久性： 继电器有额定使用寿命，通常以操作次数（如 1000 万次操作）来表示。对于需要高频或长期使用继电器的应用来说，这一信息至关重要。
输入和输出连接器
模块配有适当的连接器，用于信号的输入和输出。这些连接器旨在提供可靠的电气连接，通常与标准布线和接线方法兼容。它们可能有特定的引脚配置，以清楚地识别每个继电器的公共端、常开端和常闭端。
电源要求
NI SCXI - 1160 的运行有特定的电源要求。它通常需要具有规定电压范围的直流电源（如 +5V 至 +30V 直流电）。模块的功耗取决于通电的继电器和其他内部电路的数量，是系统功耗预算的重要考虑因素。
应用
工业测试和测量
在工业测试台中，模块可用于切换不同的测试信号，或将不同的测试设备连接到被测设备。例如，它可以在不同的电压源之间切换，以测试电子元件的耐压性，或将不同的传感器信号路由到数据采集系统，以进行性能测试。
自动化过程控制
在过程控制系统中，SCXI - 1160 可用于控制各种设备的运行。例如，它可以根据传感器检测到的过程条件打开或关闭加热器、泵或电机。继电器提供的电气隔离有助于保护控制系统免受负载设备电气故障的影响。
汽车和航空航天测试
在汽车和航空航天测试实验室，该模块可用于在汽车或飞机部件测试期间切换不同的传感器信号。例如，它可以将温度传感器、压力传感器或振动传感器的信号路由到相应的测试设备控制台，以分析和验证组件的性能。
