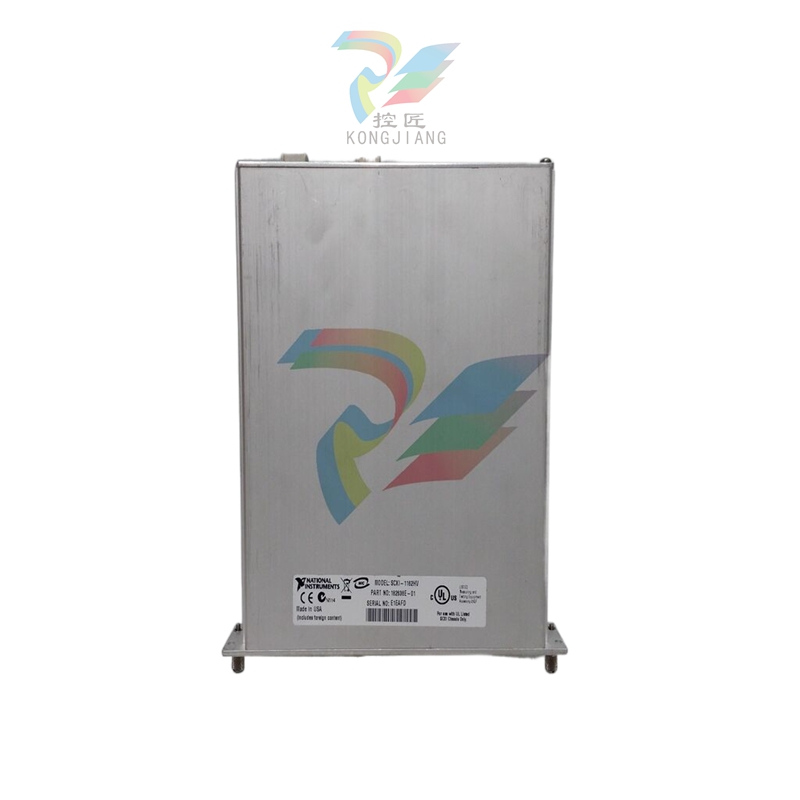

NI SCXI - 1162HV 概览
NI SCXI - 1162HV 是一款光隔离数字输入模块。它旨在为各种工业、测试和控制应用提供可靠且受保护的数字输入信号接收方式。光隔离功能是提高模块性能和安全性的关键因素。
功能
光隔离
SCXI - 1162HV 的光隔离功能可将输入端（接收外部数字信号的地方）与模块内部电路进行电气隔离。这是通过光耦合机制实现的。这种隔离的主要优点是保护内部电子元件免受外部环境中可能存在的高压瞬变、电气噪声和接地回路的影响。例如，在有重型机械和高压设备的工业环境中，光隔离可防止电涌损坏模块的敏感数字电子元件。
数字输入信号接收
模块能够接收来自外部的数字输入信号。这些信号可以来自各种设备，如开关、传感器或其他具有数字输出功能的设备。数字输入通道旨在准确检测这些外部信号的数字状态（通常为高电平或低电平，代表二进制 1 或 0）。模块可以处理不同的电压电平和信号格式，具体取决于其配置和支持的输入范围。例如，它可以检测 5V 至 30V 直流电压范围内的数字信号。
信号调节和去抖
在进一步处理数字输入信号之前，模块会进行信号调节。这包括去抖等功能，当输入信号来自机械开关时，去抖功能至关重要。机械开关在切换时会产生电气噪声或振荡，即所谓的反弹。模块的去抖电路可滤除这些不必要的振荡，为内部处理电路提供干净、稳定的数字输入信号。
技术规格
输入通道数
NI SCXI - 1162HV 通常具有特定数量的数字输入通道。通道数量可以不同，但其设计目的是同时处理多个数字输入信号。例如，它可能有 8 或 16 个通道，可连接相应数量的外部数字源。
输入电压范围和阈值
它有一个确定的输入电压范围，在此范围内可以准确检测数字输入信号。这一范围通常针对不同类型的数字输入信号，如 TTL（晶体管-晶体管逻辑）、CMOS（互补金属氧化物-半导体）或其他工业标准电压电平。模块还具有输入电压阈值，用于确定何时将数字信号视为高电平或低电平状态。例如，对于 TTL 兼容输入，高于某一阈值（如 2V）的电压可能被视为高电平状态，而低于另一阈值（如 0.8V）的电压则被视为低电平状态。
隔离特性
光隔离在输入和内部电路之间提供特定级别的隔离。这种隔离通常以隔离电压来衡量，隔离电压可高达数千伏（如 2500V rms）。高额定隔离电压可确保模块能够承受外部输入环境和内部电子元件之间的巨大电位差，而不会发生击穿或损坏。
应用
工业自动化和控制
在自动化工厂设置中，SCXI - 1162HV 可用于接收来自各种传感器和开关的数字信号。例如，它可以接收来自限位开关的信号，以显示传送带或机械臂的位置。光学隔离可保护控制系统免受驱动这些设备的电机所产生的电气噪音的影响。
发电和配电监控
在发电厂，该模块可用于监控与断路器、继电器和保护装置等电力设备有关的数字信号状态。光隔离对于防止高压电力系统的电气干扰影响监控系统至关重要。
测试和测量系统
在测试设置中，模块可接收来自函数发生器、数字万用表或其他仪器等测试设备的数字输入信号。该模块能够处理不同的电压电平，并具有光隔离功能，因此适用于广泛的测试和测量应用，如电子制造业中的印刷电路板质量控制测试。
