描述

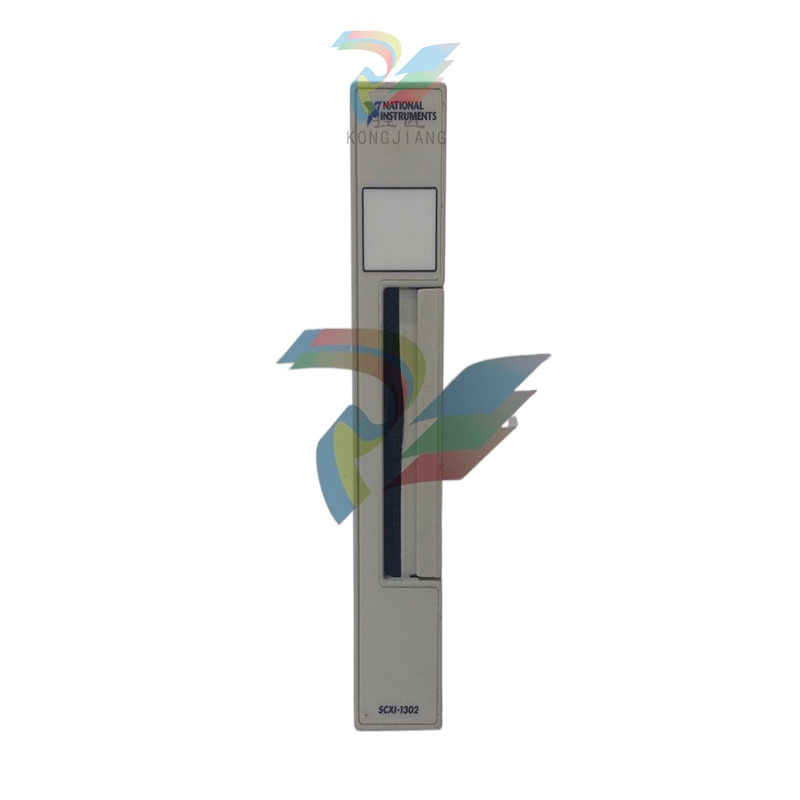

SCXI-1302 50 引脚接线板是一块带螺丝端子的屏蔽板，可连接 SCXI-1180 穿通面板。接线板有 50 个带标签的螺丝端子，便于信号连接。
入门所需
SCXI-1302 50针接线板
SCXI-1302 50针接线板安装指南
SCXI 机箱 SCXI-1180 贯穿面板
1 号和 2 号十字螺丝刀 1/4 英寸和 1/8 英寸平头螺丝刀
1/8 英寸平头螺丝刀
长嘴钳
电线剪
导线绝缘剥线器
信号连接
将信号连接到 SCXI-1302 时，请按照 SCXI-1302 上相应模块的标签进行操作：
1. 拧下顶盖螺丝，取下顶盖。
2. 拧松应力消除螺钉，取下应力消除杆。
3. 将信号线穿过应力消除开口。如有必要，可以添加绝缘材料或衬垫。
4. 准备信号线，剥去不超过 7 毫米的绝缘层。
5. 将电线的剥线端完全插入端子，将电线连接到螺丝端子上。裸线不得超过螺丝端子。裸露的导线会增加短路和导致故障的风险。
6. 用 5-7 英寸 - 磅的扭矩拧紧螺丝端子。
7. 将屏蔽或接地线连接到接地焊片上。
8. 重新安装应力消除杆并拧紧应力消除螺丝。
9. 重新安装顶盖并拧紧顶盖螺丝。
10. 按照本指南后面安装部分的说明，将接线端子连接到模块前端连接器。
技术特点
50 个螺钉设计：
SCXI-1302 提供 50 个独立的螺丝端子，每个端子可独立连接和断开信号，为用户提供灵活的信号连接选项。
屏蔽设计：
接线端子采用屏蔽设计，可有效降低外部电磁干扰对信号的影响，提高信号的稳定性和准确性。
多种安装方式：
SCXI-1302 端子支持机架安装和 DIN 导轨安装，方便用户根据实际应用场景进行选择。
应力消除夹具：
该型号还配有应力消除夹具，可确保信号电缆牢固就位，避免在连接过程中因应力过大而导致信号连接不稳定或损坏。
直通式连接：
SCXI-1302 采用直通式连接设计，信号可直接从螺丝端子连接到传感器或其他设备，无需额外的连接线或适配器。
兼容性强：
SCXI-1302 端子板与 NI 的 SCXI 系列模块高度兼容，可轻松集成到现有的 SCXI 系统中。它还支持多种信号类型和规格，如 26-16AWG 最大磁场线规和直流耦合。
高性能指标：
SCXI-1302 具有 0.16 Hz 1 极 RC 转频和 ±50 VDC 直流抑制的滤波特性，可满足各种高性能应用的需求。
