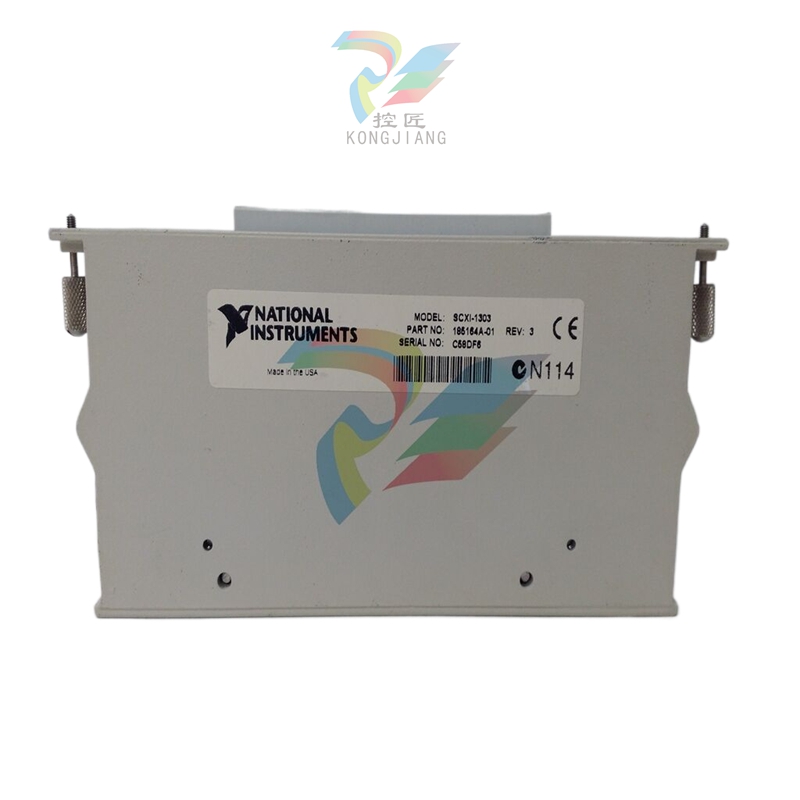

NI SCXI-1303 32 通道等温接线板
NI SCXI-1303 32 通道等温接线板
描述
SCXI-1303 32 通道等温端子板是一种带螺钉端子的屏蔽设备，可连接 SCXI-1102/B/C 和 SCXI-1100 模块。SCXI-1303 具有一个高精度热敏电阻冷结温度传感器和一个等温铜平面，可在使用热电偶进行测量时最大限度地减小螺钉端子上的温度梯度。
温度传感器输出和精度
SCXI-1303 温度传感器在 0 至 55 °C 范围内输出 1.91 至 0.58 V 的电压，在 15 至 35 °C 范围内精度为 ±0.5 °C，在 0 至 15 °C 和 35 至 55 °C 范围内精度为 ±0.9 °C1 。
National Instruments 软件可将热敏电阻电压转换为热敏电阻温度，用于本指南稍后显示的电路图。在 LabVIEW 中，您可以使用数据采集 “信号调节 ”调板中的转换热敏电阻读数 VI。如果使用的是 LabWindows/CVI 或 NI-DAQ，则使用 Thermistor_Convert 函数。该 VI 获取温度传感器的输出电压、参考电压和精密电阻，并返回热敏电阻的温度。
技术特性
32 个差分输入通道：
SCXI-1303 提供 32 个差分输入通道，每个通道都通过等温铜层进行温度补偿，以尽量减少温度梯度对测量结果的影响。
等温铜层：
接线板内部的等温铜层设计可有效降低螺钉接线端子上的温度梯度，从而提高测量精度。
热敏电阻冷端温度传感器：
配备精确的热敏电阻冷端温度传感器，可补偿热电偶测量中的冷端温度变化，进一步提高测量精度。
78 个螺丝端子：
提供 78 个螺丝端子，便于连接和断开信号。其中，32 对螺丝端子连接到 SCXI 模块的 32 个差分输入端，一对端子连接到模块的底盘接地引脚，三个端子连接到 SCXI 模块的 OUTPUT 和 AOREF 引脚以及 SCXIbus GUARD。
热电偶开路检测：
该终端具有热电偶开路检测功能，可帮助用户及时发现和处理热电偶开路，确保测量的准确性。
信号接地参考：
提供信号接地参考功能，方便用户将信号接地，提高测量的稳定性和可靠性。
兼容性强：
SCXI-1303 端子板与 NI 的 SCXI-1100/1102/1102B/1102C 模块高度兼容，可轻松集成到现有的 SCXI 系统中。
应用领域
SCXI-1303 端子板可广泛应用于各种需要高精度热电偶温度测量的应用，如实验室测试、工业自动化控制系统、环境监测等领域。它能提供准确可靠的测量结果，满足用户对高精度温度测量的需求。
安装和维护
安装：
在安装 SCXI-1303 端子板时，用户需要按照 NI 提供的安装指南或手册进行操作，以确保端子板正确安装在 SCXI 机箱或模块上。此外，还需注意保持接线端子的清洁和干燥，以避免灰尘和湿气等污染物进入接线端子内部。
维护：
定期检查端子的连接状态和松紧度，确保每个端子都与相应设备牢固连接。如果发现端子松动或损坏等情况，需要及时更换或维修。此外，还需注意定期清洁和维护接线端子，以延长其使用寿命。
