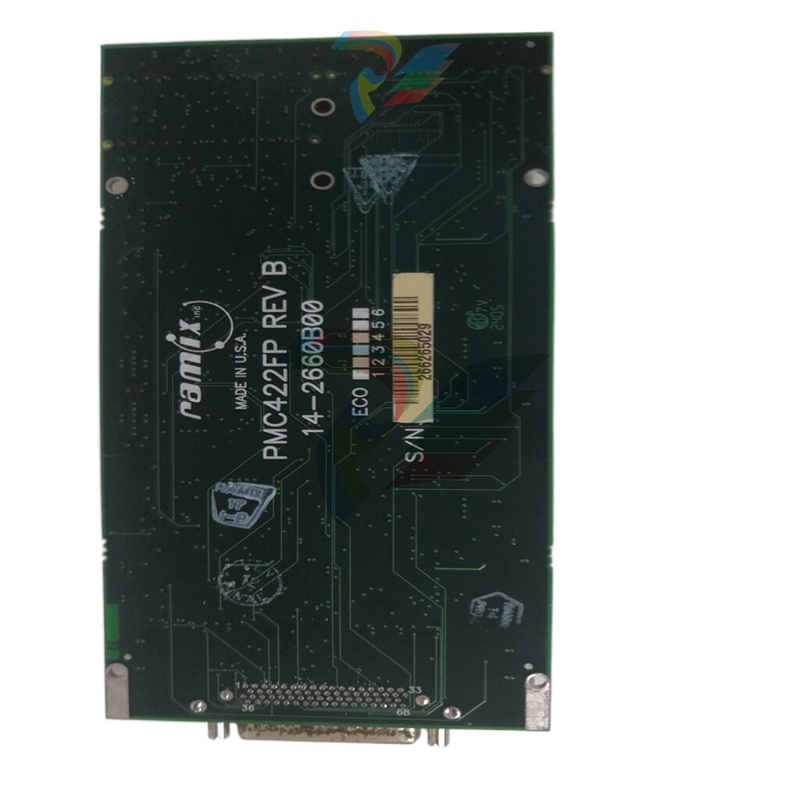

MOTOROLA PMC422FP 夹层卡
MOTOROLA PMC422FP 夹层卡
描述
MOTOROLA PMC422FP 夹层卡是多端口串行通信应用的多功能高性能解决方案。它兼容 PCI 规范、可编程波特率、先进先出缓冲器和高级流量控制功能，是各种工业和嵌入式系统的理想选择。
主要功能
多端口串行控制器： PMC422FP 提供 8 个串行端口，每个端口均可配置为 RS232、RS422 或 RS485 操作（注：RS232/RS422/RS485 配置在某些情况下不适用于 PMC422FP，具体取决于具体的产品变化或更新）。
高性能 UART：串行接口使用八进制 UART 实现，结合了与最常用组件（16C550 兼容寄存器集）的兼容性和对 PCI 属性（如 32 位数据传输）的完全支持，以提高性能。
可编程波特率： 波特率的可编程范围为 100 位/秒至 921.6 KBits/秒（默认晶体频率为 14.7456 MHz）。
先进先出缓冲器： 每个通道都有一个 64 字节的 FIFO 缓冲器，以避免数据溢出并确保数据完整性。
PCI 兼容性： PMC422FP 完全兼容 PCI 规范（32 MHz/32 位）。
DIP 开关配置： 每个端口对（RS232/RS422/RS485）的信号特性可通过 DIP 开关进行配置。
高级流量控制： 该卡支持自动 RTS/CTS 或 DTR/DSR 流量控制，以及自动 Xon/Xoff 软件流量控制。
中断源寄存器： 该卡为所有八个端口配备了一个中断源寄存器，可提供高效的中断处理功能。
RS485 半双工控制： 具有 RS485 半双工模式的可选延迟设置。
规格
格式： PCI 夹层卡 (PMC)
端口 8 个串行端口（可配置为 RS232、RS422 或 RS485）
UART 兼容性：兼容 16C550
波特率 可编程范围：100 位/秒至 921.6 KBits/秒
先进先出缓冲区大小：每个通道 64 字节
PCI 兼容性：32 MHz/32 位 PCI
配置 DIP 开关可配置端口信号特性
流量控制 自动 RTS/CTS、DTR/DSR 和 Xon/Xoff
中断处理 所有端口的中断源寄存器
应用
MOTOROLA PMC422FP 夹层卡适用于需要高性能多端口串行通信的各种应用，包括
工业自动化： 用于监控工业设备。
电信： 用于管理和维护电信系统。
网络设备： 用于路由器和交换机的管理与控制。
数据采集系统 用于收集和传输来自各种传感器和设备的数据。
嵌入式系统 用于集成到需要多个串行通信端口的嵌入式系统中。
产品参数
处理器 32 位 RISC 处理器
时钟频率：100 MHz
内存：128MB
闪存：256MB
通信接口 RS-232/485、以太网等
输入/输出接口：模拟输入/输出、数字输入/输出
工作温度：-25°C 至 +60°C
存储温度：-40°C 至 +85°C
相对湿度：5% 至 95%（无冷凝）
防护等级：IP65 防护等级：IP65
产品规格 300 毫米 x 200 毫米 x 100 毫米
安装和维护
环境条件：
确保模块安装在建议的温度和湿度范围内，避免直接接触水、油、灰尘或电磁干扰。
电源要求：
使用稳定的电源，避免电压波动损坏模块。
信号线连接：
正确连接信号线，确保信号传输的准确性和稳定性。
软件配置：
根据系统要求正确配置模块的软件参数，确保与控制系统其他部分的兼容性。
维护和检查：
定期对模块进行维护和检查，包括清洁和检查连接器的接触状态。
注意事项
操作员培训：
操作员应接受适当的操作和维护培训，以避免错误操作导致故障或安全事故。
技术文档和安全指南：
安装和使用前应详细阅读并理解制造商提供的技术文档和安全指南。
遵守安全规定：
遵守所有相关安全规程，确保人身安全，尤其是在操作高压或高速旋转设备时。
