Honeywell FC-PUIO01 安全系统
Honeywell FC-PUIO01 安全系统
通用调度解决方案使用信号调节组件为中央和分布式安装提供标准化调度。信号调节组件可处理 16 个 I/O，包括断开、熔断（默认），需要时可选择插入信号调节适配器（SCA），包括隔离、本质安全、继电器和其他功能。SCA 支持标准化机柜组装和布线配置，无需定制布线。
UMS 的独特功能包括
- 提供三级灵活的现场终端，以满足各种现场布线要求。
- 信号调节适配器插入 USCA，无需单独安装隔离器、继电器、信号转换器和隔离栅。
- USCA 具有内置（可选）熔断器和刀型断路器，便于设备安装和维护。
- USCA 上配有 D-Sub 连接器，用于与 IOTA 连接。
- USCA 通过安全 IOTA 的系统集成电缆 (SIC) 为现场供电。
- 可选的电源连接器用于为有源信号调节适配器供电。
- 可选 16 个即插即用信号调节适配器。
- 垂直安装可提高布线效率，因为大多数现场布线应用需要从机柜顶部或底部进入。
- LED 指示灯可提供快速视觉提示，使维护技术人员注意到继电器和有源信号调节适配器的重要状态信息。
USCA 将多种功能集于一身：
- 用于可选信号调节的即插即用适配器。
- 板载灵活的过程信号终端。
- 板载安全 IOTA 连接。
- 板载现场配电。
- USCA 接收 24 V 直流电源。
- 现场断开。
- 现场熔断器。
- 用于测试的探头点
功能

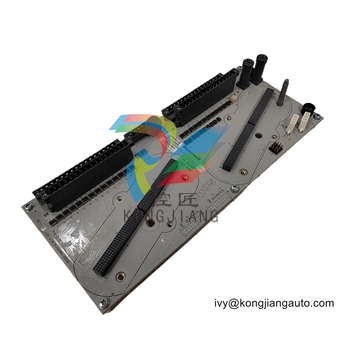

- 通用信号调节组件 - CC-USCA01 是一个背板组件，可容纳 16 个信号调节模块。每个通道的现场端子都带有集成保险丝和刀式断开功能。安全系统侧接口通过一根连接所有 16 个通道的大容量终端电缆 (SIC) 提供。CC-USCA01 可安装在 DIN 导轨上。
- 通用直通适配器 - CC-UPTA01 是一种单通道直通模块，可直接连接安全系统现场终端（带电和回电）和现场设备。该模块无需外接电源即可工作。
- 带 5K 电阻适配器的数字输入 - FC-UDI501 是一个单通道数字输入模块，带 5K 电阻，适用于无 EOL 的数字输入设备。输出端与现场设备连接，输入端与安全系统连接。该模块无需外接电源即可工作。
- 带 5K 电阻器适配器的数字输入继电器 - FC-UIR501 是一款带 5K 电阻器的单通道继电器输入模块，适用于湿接点应用。继电器线圈端与现场设备连接，触点端与安全系统连接。该模块无需外接电源即可运行
- 数字输入继电器适配器 - FC-UDIR01 是 SIL 3 单通道继电器输入模块，适用于低压应用。继电器线圈端与现场设备连接，触点端与安全系统连接。该模块需要外接电源才能工作。
- 数字输出继电器适配器 - FC-UDOR01 是 SIL 3 常开型单通道继电器输出模块，适用于低压应用。继电器触点端与现场设备连接，线圈端与安全系统连接。该模块无需外接电源即可运行。
- 数字输出继电器适配器 F&G - FC-UDOF01 是 SIL 3 常开型单通道继电器输出模块，适用于低压应用。该适配器能够驱动大电流现场设备。继电器的触点端与现场设备连接，线圈端与安全系统连接。该模块无需外接电源即可运行。
- 三线模拟输入适配器 - FC-UAIA01 是一种单通道模拟输入模块，支持三线传感器。只有在三线模式下使用时，该模块才需要外接电源才能工作。该模块与安全系统的 UIO 模块相连。
- 水槽型模拟输入适配器 - FC-UAIS01 是单通道模拟输入模块，支持源型传感器。该模块需要外接电源才能工作。该模块与安全系统的 UIO 模块相连。
- 数字式 Namur 接近开关适配器 - FC-UDIN01 是用于数字式接近开关的单通道数字输入模块。输出端与现场设备连接，输入端与安全系统的 UIO 模块连接。该模块无需外接电源即可运行。
- 数字式 Namur 安全接近开关适配器 - FC-UDNS01 是用于数字式安全接近开关的单通道数字输入模块。输出端与现场设备连接，输入端与安全系统的 UIO 模块连接。该模块无需外接电源即可运行。
- 模拟输入隔离适配器 - FC-UGAI01 是单通道模拟输入隔离模块，适用于本质安全型模拟输入设备。输出端与非安全区的现场设备连接，输入端与安全系统的 USIO 模块连接。该模块无需外接电源即可运行。
- 模拟输出栅栏适配器 - FC-UGAO01 是一种单通道模拟输出栅栏模块，适用于本质安全型模拟输出设备。输出端与非安全区的现场设备连接，输入端与安全系统的 USIO 模块连接。该模块无需外接电源即可运行。
