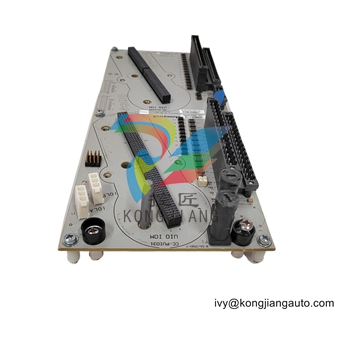

HONEYWELL CC-PUIO31 C 系列输入/输出和 C300 控制器
HONEYWELL CC-PUIO31 C 系列输入/输出和 C300 控制器
所有 C 系列组件均采用创新设计，支持增强热管理。这种独特的外观大大缩小了同等功能的整体尺寸。
C 系列 I/O 的独特功能包括
- I/O 模块和现场端接合并在同一区域。I/O 模块插入 IOTA，无需单独的机箱来容纳电子组件。
- 两层 "可拆卸 "端子，用于将现场接线安装在机箱内，使设备安装和维护更加方便。
- 现场电源通过 IOTA 提供，无需额外的电源和相关的工艺布线。
- 只需在 IOTA 上添加第二个 IOM，即可直接在 IOTA 上实现冗余，无需任何外部布线或冗余控制设备。
- C 系列的创新造型是其独特之处之一。这种设计包括一些功能，以促进在系统环境中有效使用控制硬件。这些特点包括
- 垂直安装，便于更有效地布线，因为大多数现场布线应用需要从系统柜的顶部或底部进入。
- 一个 "信息圈"，为维护技术人员提供快速的视觉提示，使其注意到重要的状态信息。
- 倾斜 "设计可在机柜外壳内实现有效的热量管理。由于 C 系列可显著提高机柜密度，因此有效的热管理系统对系统的高可用性至关重要。
- 输入和输出电路具有短路保护功能，无需在线熔断器，从而降低了安装和维护成本
C 系列 IOTA 将多种功能集成到单个设备中：
- 单个和冗余配置。
- 板载过程信号端接。
- 板载信号调节
- 板载连接至相应网络（FTE、I/O LINK）。
- 现场配电，无需外部调配。
- IOM 插入 IOTA 并从 IOTA 接收电源。
- IOTA 从 24 VDC 总线上获取电源，该总线是 IOTA 载体的一部分 - IOTA 与总线电源拧在一起。
I/O 模块功能
- 高电平模拟输入/HART 输入模块（16pt）- 高电平模拟输入模块支持高电平模拟输入和 HART 输入。传统设备和 HART 设备的模拟输入通常为 4-20mA DC。HART 数据可用于状态和配置。二级和三级变量等 HART 数据也可用作过程控制变量。有两种版本可供选择。
- 高电平模拟输入（不含 HART）（16pt） - 高电平模拟输入模块支持高电平模拟输入，传统设备的模拟输入通常为 4-20mA DC。
- 模拟输出/HART 输出模块（16pt） - 模拟输出模块支持标准 4-20mA 直流输出和 HART 变送器输出。有两种版本可供选择。
- 模拟输出不含 HART（16pt）- 模拟输出模块支持标准 4-20mA 直流输出。
- 数字输入 24 VDC (32pt) - 用于 24V 信号的数字输入传感。提供两种版本。
- 数字输入高压 (32pt) - 用于 110 VAC、220 VAC 和 125VDC 的数字输入检测。
- 数字输出 24 VDC (32 pt) - 电流源数字输出。输出受电子短路保护。提供两种版本。
- 继电器数字输出（32 pt）--数字输出，带 NO 或 NC 干触点。可用于低功率或高功率应用。
- 温度多路复用器（64 pt）- 提供热电偶 (TC) 和电阻温度装置 (RTD) 输入。多路复用器最多支持四个经过现场验证的 PMIO FTA。
- 温度多路复用器（64 pt）- 提供热电偶 (TC) 和电阻温度设备 (RTD) 输入。多路复用器最多支持四个经现场验证的 PMIO FTA
- 脉冲输入（8 点）--提供线性计数、PV 生成和用于监管传输的 Quaduature 输入
- 通用输入输出（32 点）- 支持 32 个用户可配置的 IO 通道。可选择模拟输入、模拟输出、数字输入和数字输出。
