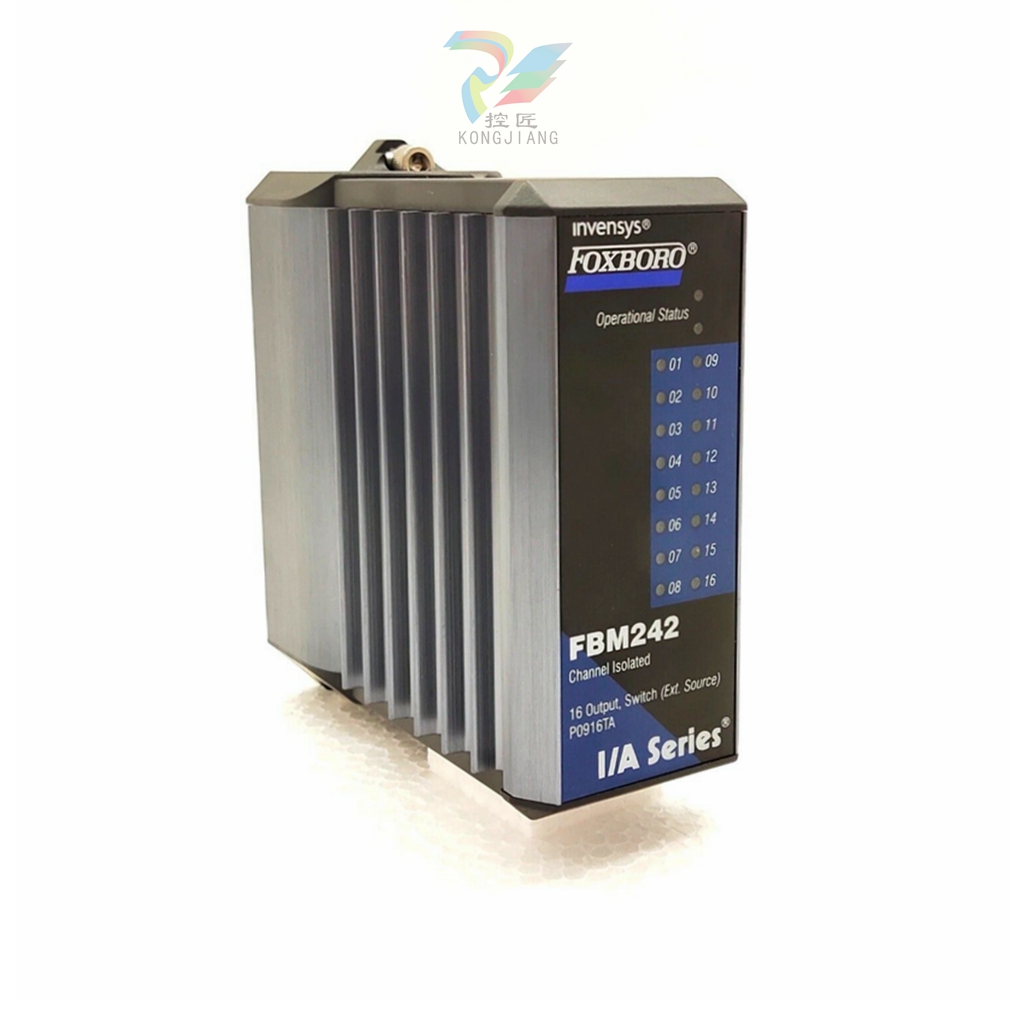

FOXBORO FBM242 P0916TA 离散输出模块
FOXBORO FBM242 P0916TA 离散输出模块
简介
FBM242 离散输出模块包含 16 个离散输出通道，这些通道均从外部供电，额定电流高达 2 A（直流 60 V）。相关的端接组件 (TA) 可将离散输出提供给 2 A（60 V 直流电压）负载、继电器输出（120 V 交流/125 V 直流或 240 V 交流）或带配电和熔断器的继电器输出。每个输出都与其他通道和地完全隔离。模块将控制处理器的电气输出信号连接到现场设备。它执行数字 I/O 应用程序，支持梯形逻辑，并为输出提供故障安全配置选项。
特点
FBM242 模块的主要特点如下：
十六个离散输出
支持以下电压的离散输出信号
- 15 至 60 伏直流
- 120 伏交流/125 伏直流
- 240 伏交流
每个输入和输出均电气隔离；与外部激励一起使用时，组隔离
设计坚固，适用于 G3 级（恶劣）环境中的外壳
可执行离散 I/O 或梯形逻辑程序，并具有以下可配置选项： 输入滤波时间、故障安全配置、故障安全回退、持续或瞬间输出
包含以下内容的各种终端组件 (TA)
- 限流装置
- 保险丝
- 带外部电源、保险丝和配电的继电器输出
- 固态输出
- 冗余配电。
标准设计
模块采用坚固耐用的挤压铝外壳，为电路提供物理保护。根据 ISA 标准 S71.04，专为安装 FBM 而设计的外壳可提供不同程度的环境保护，最高可达恶劣环境（G3 级）。
视觉指示器
模块前端装有发光二极管（LED），可直观显示模块的运行状态以及各个输出点的离散状态。
易于拆卸/更换
拆卸/更换模块时无需拆除现场设备终端电缆、电源或通信电缆。
主要特点和功能
离散输出通道：
FBM242 模块包含 16 个离散输出通道，均由外部供电。
每个输出通道在 60V 直流电压下的额定电流高达 2A，为控制现场设备提供足够的驱动力。
电压和电流支持：
模块支持 15 至 60V 直流电压范围内的离散输出信号。
对于负载电流，每个通道最高可达 2.25A，可确保现场设备的稳定控制。
电气隔离：
每个输入和输出均采用电气隔离，以确保模块在复杂工业环境中的稳定性和安全性。
与外部激励一起使用时，群组隔离功能可进一步增强模块的抗干扰能力。
故障安全配置：
FBM242 模块提供故障安全配置选项，可在检测到故障时自动切换到安全状态，避免损坏现场设备。
坚固设计：
该模块采用坚固设计，适用于 G3 级（恶劣）环境的机柜，可确保在恶劣的工业环境中长期稳定运行。
可配置选项：
用户可根据实际需求配置输入滤波时间、故障安全配置、故障安全回退、连续或瞬时输出等参数。
终端组件 (TA)：
相关的终端组件 (TA) 为 2A 60V DC 负载、继电器输出（120V AC/125V DC 或 240V AC）或带配电和保险丝的继电器输出提供离散输出。
通信和连接：
FBM242 P0916TA 模块支持冗余 2 Mbps 现场总线连接，以确保与控制系统的可靠通信。
它可将多达 64 个单端口现场设备连接到以太网，实现高效数据传输。
应用领域
FBM242 P0916TA 分立输出模块广泛应用于各种工业自动化系统，包括但不限于
过程控制：监测和控制石油、天然气、化工和制药行业的过程参数。
制造自动化： 控制生产过程中的机械和设备，以提高生产率。
发电： 管理发电和配电系统，确保电力供应的稳定性和安全性。
楼宇自动化： 控制供暖、通风和空调系统以及其他楼宇自动化设备，以提高建筑物的舒适度和能源效率。
