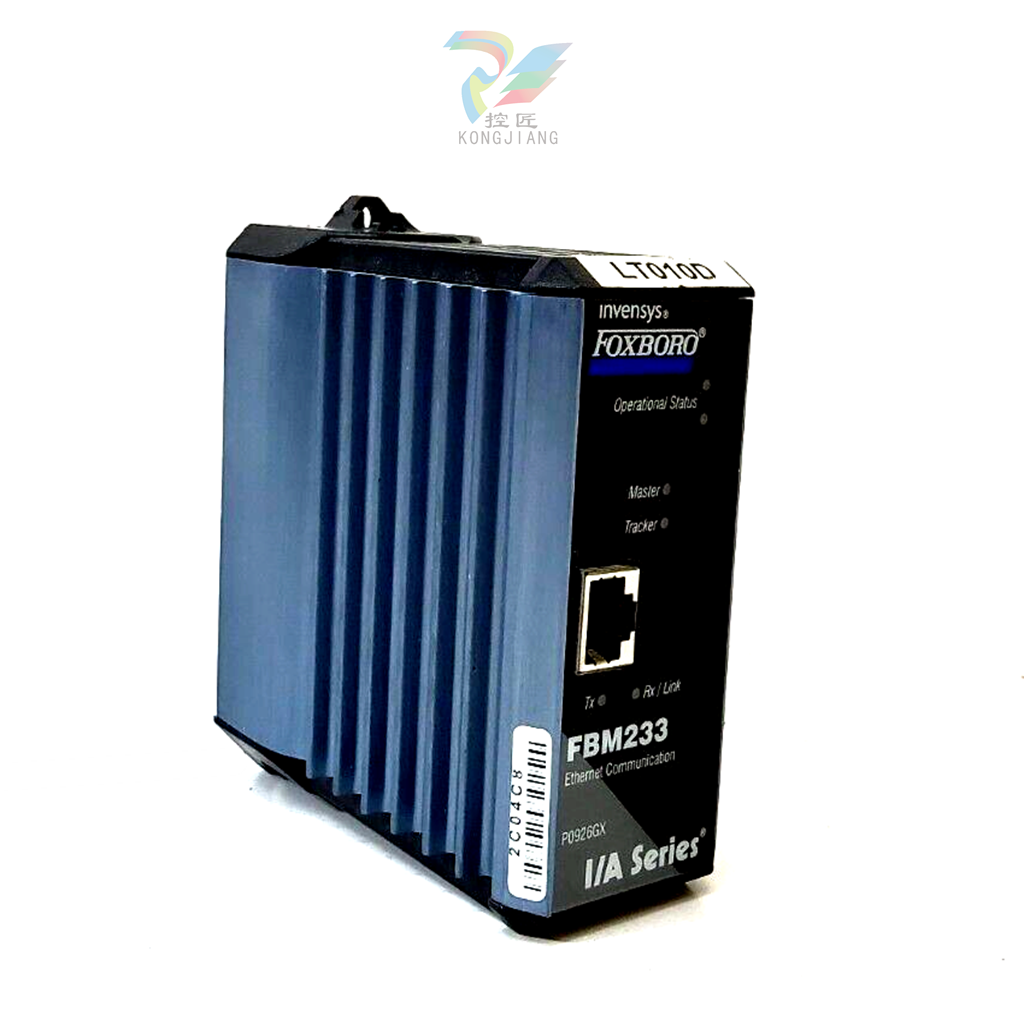

FOXBORO FBM233 P0926GX 现场设备系统集成商模块
FOXBORO FBM233 P0926GX 现场设备系统集成商模块
概述
每个 FBM233 模块都有一个 10/100Mbps 铜缆以太网连接，模块前端有一个 RJ-45 连接器，用于连接双端口以太网设备。FBM233 可连接到以太网交换机或集线器，以便与一个外部设备或多达 64 个外部设备通信。一对模块的组合可在现场总线模块 (FBM) 层提供冗余。在这种配置中，一个 FBM233 是主站模块，另一个是跟踪模块。
特点
FBM233 的主要功能包括
与现场设备之间的冗余 10 Mbps 或 100 Mbps 以太网网络传输速率
最多可与 64 台现场设备通信
I/O 软件驱动程序可从可用协议库中下载
多达 2000 个 DCI 块连接
通过以太网连接将现场设备数据集成到 Foxboro Evo 控制数据库中
现场安装
G3 级（恶劣）环境。
主要特点和功能
支持多通道输入/输出：
模块支持多个数字和模拟输入通道，用于连接传感器、开关和其他输入设备，以监控外部条件和事件。
它还支持多个数字和模拟输出通道，用于控制执行器、阀门、电机和其他外部设备，以执行各种控制任务。
实时数据交换：
FBM233 P0926GX 模块能够将收集到的数据实时传输到控制系统（如 PLC、DCS、SCADA 系统等），并接收来自控制系统的指令和命令。
支持多种信号类型：
模块支持不同类型的输入信号，包括开关信号和模拟信号，以满足不同应用的需求。
它还能处理不同类型的输出信号，以控制不同类型的外部设备。
电源管理和供电：
FBM233 P0926GX 模块具有电源管理功能，可提供一个或多个电源输出通道，为其他模块和设备提供所需的电源。
它支持不同类型的电源输出，如直流电（DC）或交流电（AC），以满足不同设备的电源要求。
远程监控和管理：
模块可能具有远程监控和管理功能，允许用户远程监控电源状态和性能，并执行故障排除。
通信接口和协议：
FBM233 P0926GX 模块通常配有各种通信接口，如以太网、串行端口、CAN 总线等，用于与其他设备和系统交换数据和通信。
它支持多种通信协议，如 Modbus、Profibus 等，便于与其他设备或控制系统进行数据交换和通信。
安全可靠：
模块具有安全功能，可确保数据的保密性和系统的稳定性。
其精心设计可抵御恶劣的工业环境并长期稳定运行。
易于安装和维护：
FBM233 P0926GX 模块采用标准化接口和连接，便于用户安装和维护。
输入/输出驱动程序
该 FBM233 是一种通用的以太网硬件模块，可加载不同的软件驱动程序。这些驱动程序对 FBM 进行配置，以识别设备使用的特定协议。其中一些软件驱动程序是标准产品。其他定制驱动程序可根据特定需求进行开发。这些驱动程序是动态下载到 FBM233 的，其软件代码专门用于与第三方设备的协议接口。
以太网链接设置
FBM233 与现场设备之间的数据通信通过位于 FBM233 模块前端的 RJ-45 连接器进行。FBM233 的 RJ-45 接口可以通过集线器或以太网交换机连接到现场设备（请参阅第 7 页 “与 FBM233 一起使用的以太网交换机”）。FBM233 与以太网交换机或集线器连接，以便与一个外部设备或最多 64 个外部设备通信。
操作
每对 FBM233 可以访问多达 64 个设备以读取或写入数据。从 FBM233 所连接的 Foxboro Evo 控制站（参见图 1），最多可连接 2000 个分布式控制接口 (DCI) 数据，以读取或写入数据。支持的数据类型由 FBM233 上加载的特定驱动程序决定，该驱动程序将数据转换为下列 DCI 数据类型：
模拟输入或输出值（整数或 IEEE 单精度浮点数）
单个数字输入或输出值
多个（打包）数字输入或输出值（打包成组，每个连接最多 32 个数字点）
