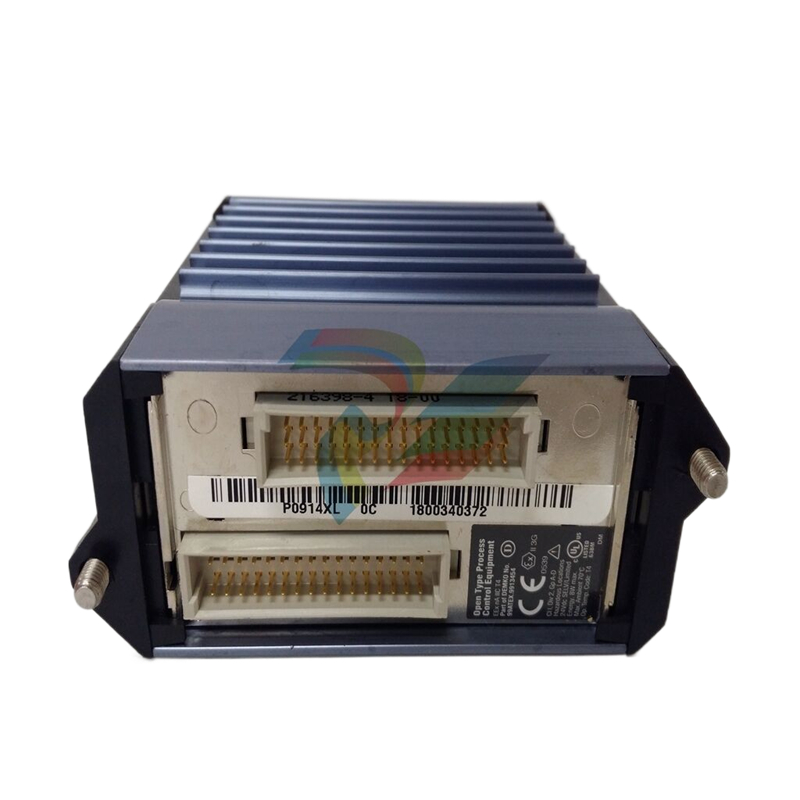

FOXBORO 紧凑型 FBM219 离散 I/O 接口模块
FOXBORO 紧凑型 FBM219 离散 I/O 接口模块
描述
紧凑型 FBM219 分立 I/O 模块有 24 个离散输入通道和 8 个离散输出通道。相关的终端组件（TA）支持电压低于 30 V 直流、120 V 交流/125 V 直流或 240 V 交流的离散输入或输出信号。根据所需的 I/O 信号类型，TA 包含限流装置、保险丝、继电器或带有内部或外部电源和保险丝的继电器输出。
特点
- 24 个离散输入端
- 8 个离散输出
- 支持电压为以下值的离散输入/输出信号
15 至 60 V 直流电压
120 伏交流/125 伏直流
240 伏交流
- 每个输入/输出都是群组隔离的
- 设计紧凑、坚固耐用，适用于 G3 级（恶劣）环境中的机柜
- 执行离散 I/O 或梯形逻辑程序，可配置以下选项： 输入滤波时间、故障安全配置、故障安全回退以及持续或瞬间输出
- 各种终端组件 (TA)，包含输入的高压衰减和光学隔离
功能规格
输入/输出通道：24 个输入和 8 个输出组隔离通道(1)
滤波/抖动时间：可配置（无滤波、4、8、16 或 32 毫秒）
电压监控功能（FBM219）
输入：
- 通态电压：15 至 30 伏直流
- 关断状态电压：0 至 5 V 直流电压
- 电流：2.2 mA（典型值），30 V 直流电压时
输入源电阻限制：
- On-State： 1 k Ω（最大值），15 V 直流电压时
电源要求
- 输入电压范围（冗余）：24 V 直流 +5%，-10
- 消耗功率 24 伏直流时 6 瓦（最大值
- 散热 5 W（最大值），24 V 直流电压
符合法规： 产品安全
- 美国和加拿大保险商实验室 (UL)： 经 UL/UL-C 认证，适用于 I 类 A-D 组；2 分区；基于温度代码 T4 外壳的系统。通信电路还符合《美国国家电气规范》（NFPA No.70）第 725 条和《加拿大电气规范》（CSA C22.1）第 16 节规定的 2 类要求。使用条件见《标准和紧凑型 200 系列子系统用户指南》（B0400FA）。
- 欧洲低电压指令 2014/35/EU 和爆炸性环境 (ATEX) 指令 2014/34/EU ATEX (DEMKO) Ex nA IIC T4 Gc 认证，按《标准和 Compact 200 系列子系统用户指南》(B0400FA) 中所述进行连接。用于适合 ATEX 2 区分类区域的外壳中。
温度
- 紧凑型 FBM219：-4 至 +140°F (-20 至 +60°C)
- 终端组件 - PA：-4 至 +158°F (-20 至 +70°C)
相对湿度：5 至 95%（非冷凝）
振动：7.5 m/s2 (5 至 500 Hz)
- 关断状态： 直流 30 V 时为 100 k Ω（最小值）
