FOXBORO FBM216b 冗余 HART® 通信输入模块
FOXBORO FBM216b 冗余 HART® 通信输入模块
描述

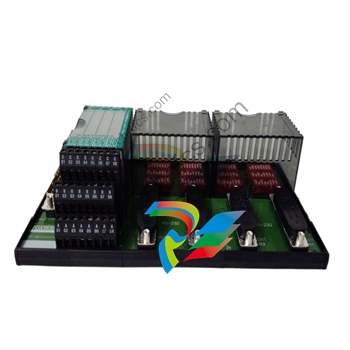

FBM216b HART 通信冗余输入接口模块包含八个独立隔离的输入通道。它支持标准 4 至 20 mA 设备和 HART 设备的任意组合（信号在电气上兼容）。一对模块的组合可在现场总线模块 (FBM) 层提供冗余，现场输入可连接到一个共用终端组件（见图 1，第 4 页）。在此配置中，一个 FBM216b 是主站，另一个是跟踪器。FBM216b 可作为 HART 通信现场设备主机，使 Foxboro™ DCS 能够每秒从现场设备请求和接收两条数字信息。报文直通功能可用于支持 HART 通用、常用和特定设备命令，但不能支持突发通信模式。这些命令通过 Foxboro DCS Field Device Expert for HART 实现。有关详情，请参阅 Field Device Expert for HART Devices Control and I/O (PSS 41S-10FDMHRT)。FBM216b 提供单独隔离的电源，为八个通道供电。
特点
- 8 个独立隔离的模拟输入通道。每个通道可接受下列输入之一：
标准 4 至 20 mA 模拟传感器信号
叠加在 4 至 20 mA 模拟信号上的数字 HART 频移键控 (FSK) 信号
- 模块对提供 FBM 级冗余
- 每个输入通道专用的 FSK 调制解调器，用于与 HART 现场设备进行双向数字通信
- 将来自 HART 设备的每个 4 至 20 mA 输入信号进行模数转换
- 支持现场设备与 Foxboro DCS 数据库接口所需的 HART 通用命令
- 八个输入通道中的每个通道相互之间、接地之间以及模块逻辑之间的电隔离
- 根据 ISA 标准 S71.04，设计坚固，适用于 G3 级（恶劣）环境中的外壳
- 每个通道通过Σ-Δ转换实现高精度

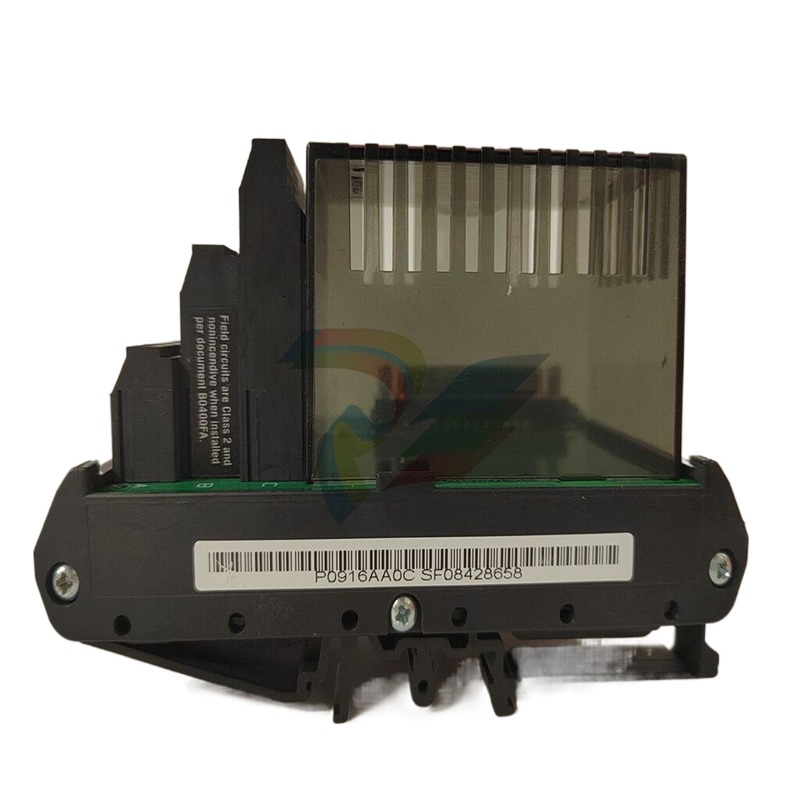

- 终端组件 (TA)，用于在本地或远程将现场布线连接到 FBM216b
- TA 为每个通道提供内部和/或外部环路供电变送器
功能规格
现场设备通道
- 支持的 HART 仪表类型： 可使用符合 HART 规范第 5、6 或 7 版的 HART 仪表
- 接口： 8 个独立隔离通道 - 与设备的通信： 点对点、主/从、异步、半双工、1200 波特
- 错误检查 每个字节的奇偶校验和一个字节的 CRC 校验
- 速度：每秒 2 条信息 - 允许的最快 ECB 块周期： 然而，建议您参考适合您的控制处理器的尺寸指南和 Excel 工作簿，以确定 100 毫秒块处理周期 (BPC) 的最佳负载。
- 最大距离（FBM216b 至现场设备）： 符合 HART FSK 物理层规范 HCF_SPEC-54，修订版 8.1 [最长 3030 米（10000 英尺）](a)
- 终端组件的内部环路电源合规电压： 20.5 mA 时最低 18.5 V 直流电压
- 电流输入：
感应电阻器：280 Ω ± 0.02% 包括冗余适配器在内的总输入电阻： 标称 280 Ω ◦ 模拟精度（包括非线性）： 满刻度的 ± 0.075
温度系数：50 PPM/°C
分辨率 15 位
o 更新速率：100 ms 100 ms
积分时间：500 毫秒 共模抑制 50 或 60 Hz 时 >100 db
正常模式抑制 50 或 60 Hz 时 >35 db
- 环路电源保护： 每个通道都单独电隔离、限流和稳压。所有现场连接均受设计限制，在安装单个模块的情况下，电流小于 37 mA（安装冗余模块时为 72 mA）。
- I/A Series®/Control 核心服务： 需要 I/A Series 软件 v8.2 至 v8.8 或 Foxboro DCS 控制核心服务 v9.0 或更高版本。
- 输入电阻，包括终端组件和冗余适配器：
外部供电：282 Ω
内部供电： 302 Ω
- FBM 现场设备内部供电： 每通道隔离 24 V 直流 ±10% 电源。环路供电输出阻抗为 20 Ω，包括终端组件。
