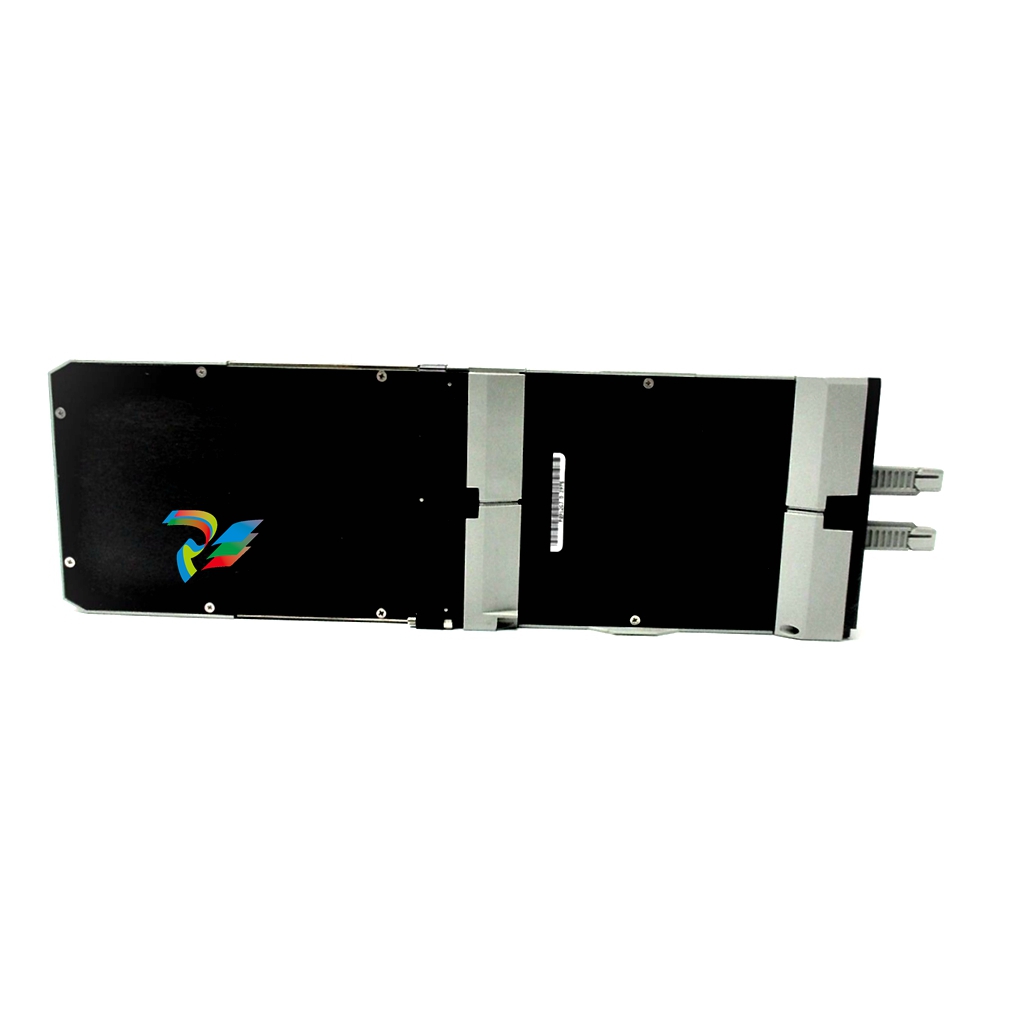

FOXBORO FBM201 模拟输入模块
FOXBORO FBM201 模拟输入模块
概述
紧凑型 FBM201 模拟输入接口模块包含八个模拟输入通道，每个通道接受来自模拟传感器的 0 至 20 mA 直流两线制输入。它是《Compact 200 系列 I/O 子系统概述》（PSS 41H-2COV）中描述的 Compact 200 系列 I/O 子系统的一部分。
这些模块执行将现场传感器的电气输入信号连接到 FCP 所需的信号转换。
FBM201 与标准 HART 信号电气兼容。
特点
- 8 个通道，用于输入 0 至 20 mA 直流模拟传感器信号
- 每个模拟输入通道都与其他通道和地绝缘
- 设计紧凑、坚固耐用，适用于 G3 级（恶劣）环境中的机柜
- 执行模拟输入应用程序，提供转换时间以及积分时间和变化率限制的可配置选项
- 每个通道的 sigma-delta 数据转换实现了高精度
- 终端组件 (TA)，用于在本地或远程将现场布线连接至紧凑型 FBM201 模块
- 用于每个通道内部和/或外部环路供电变送器的终端组件
紧凑型设计
紧凑型 FBM201 的设计比标准 200 系列现场总线模块 (FBM) 更窄。它采用坚固耐用的丙烯腈-丁二烯-苯乙烯（ABS）外壳，可为电路提供物理保护。专为安装 FBM 而设计的机箱可提供不同程度的环境保护，最高可达 ISA 标准 S71.04 规定的恶劣环境。
高精度
为实现高精度，模块在每个通道上采用了 sigma-delta 数据转换，每 25 毫秒可提供一个新的模拟输入读数，并可配置积分周期，以消除任何过程噪声和电源线频率噪声。在每个时间段内，FBM 会将每个模拟输入转换为数字值，在该时间段内对这些值进行平均，并将平均值提供给控制器。
易于拆卸/更换
模块安装在紧凑型 200 系列基板上。FBM 上的两个螺钉将模块固定在底板上。拆卸/更换模块时无需拆除现场设备终端电缆、电源或通信电缆。
功能规格
输入通道（8）
- 模拟精度（包括线性）： 量程的 ±0.03% 精度温度系数：±50 ppm/ºC
- 现场设备布线距离： 现场设备与 FBM 的最大距离是符合电压（22.8 V 直流）、导线电阻和现场设备压降的函数。
- 输入通道阻抗：标称 61.5 Ω
- 输入信号 A/D 转换： 每个通道使用独立的 Sigma-Delta 转换器执行 A/D 信号转换。
- 积分周期： 软件可配置
- 共模抑制 50 或 60 Hz 时 >100 db
- 正常模式抑制 >大于 95 分贝（50 或 60 赫兹
- 环路电源保护： 每个通道都具有通道间电隔离、电流限制和电压调节功能。所有模拟输入的设计限流均小于 40 mA。如果限流电路短路，电流将限制在 100 mA 左右。
- 输入通道隔离： 每个通道都与所有其他通道和大地（接地）电隔离。模块/TA 在任何通道与地之间，或某一特定通道与任何其他通道之间，均可承受 600 V 交流电势一分钟，而不会损坏。
