GE 869REF-AI-280 继电保护平台
GE 869REF-AI-280 继电保护平台
描述

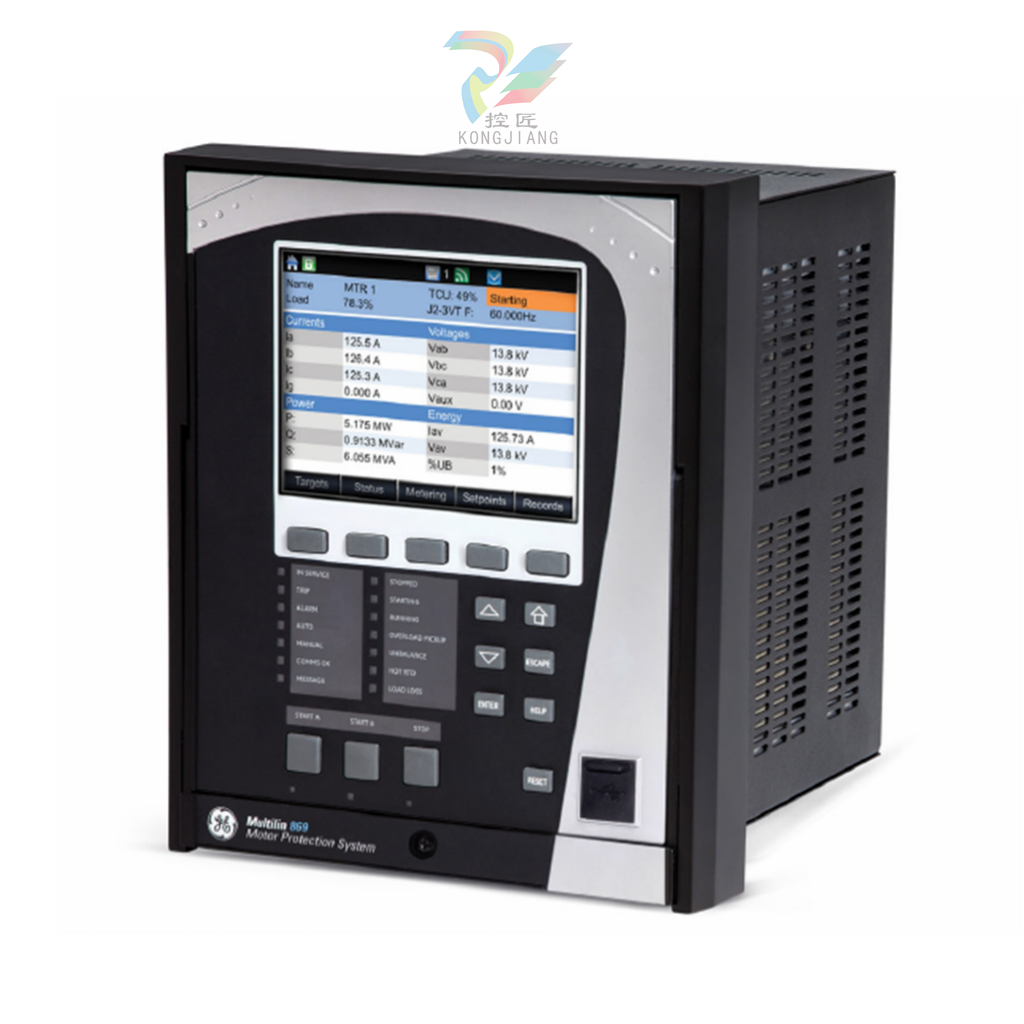

Multilin 869 继电器是 Multilin 8 系列继电保护平台的成员，专为保护、控制和管理大中型感应电机和同步电机而设计。
869 配备了集成式同步电机保护模块，用于保护和控制同步电机。
Multilin 869 可为各类应用提供先进的功能，如高速保护、广泛的可定制可编程逻辑、先进的电机监控和诊断功能以及灵活的配置能力。
8 系列平台的高级通信功能可轻松集成到过程和电气控制系统中，从而实现更顺畅的资产监测和控制。
为了简化从现有 SR 469 保护继电器的迁移和升级，我们开发了改型产品，大大简化了升级过程。了解更多
增强的电机保护功能
基于单一装置的同步电机和感应电机保护、控制和监测解决方案
自动再同步控制
基于速度的热模型--基于时间与速度曲线
现场励磁系统直流应用控制
励磁系统调节器反馈控制
励磁电流监控
励磁电压监控
电机加载和卸载控制
电机稳定状态监控
转子温度监控
降压启动功能--允许高惯性负载
根据失速时间和运行时间自动生成时速曲线
启动控制
启动顺序控制
磁阻转矩同步
不完全启动顺序
稳定功能
自动加载和卸载功能
主要优势
- 增强的发电机保护算法提供子周期差动保护，确保更快的故障清除时间，减少发电机损坏
- 专用的发电机监测和控制功能可提供关键的运行数据，从而实现积极主动的维护方法
- 额外的发电机-变压器整体差动 (87O) 提供额外的后备保护
- 先进的发电机诊断、全面的资产监控以及高端故障和干扰记录，简化了故障前后的分析工作
- 先进的网络安全功能，包括 AAA、Radius、RBAC 和 Syslog，满足 NERC/CIP 要求

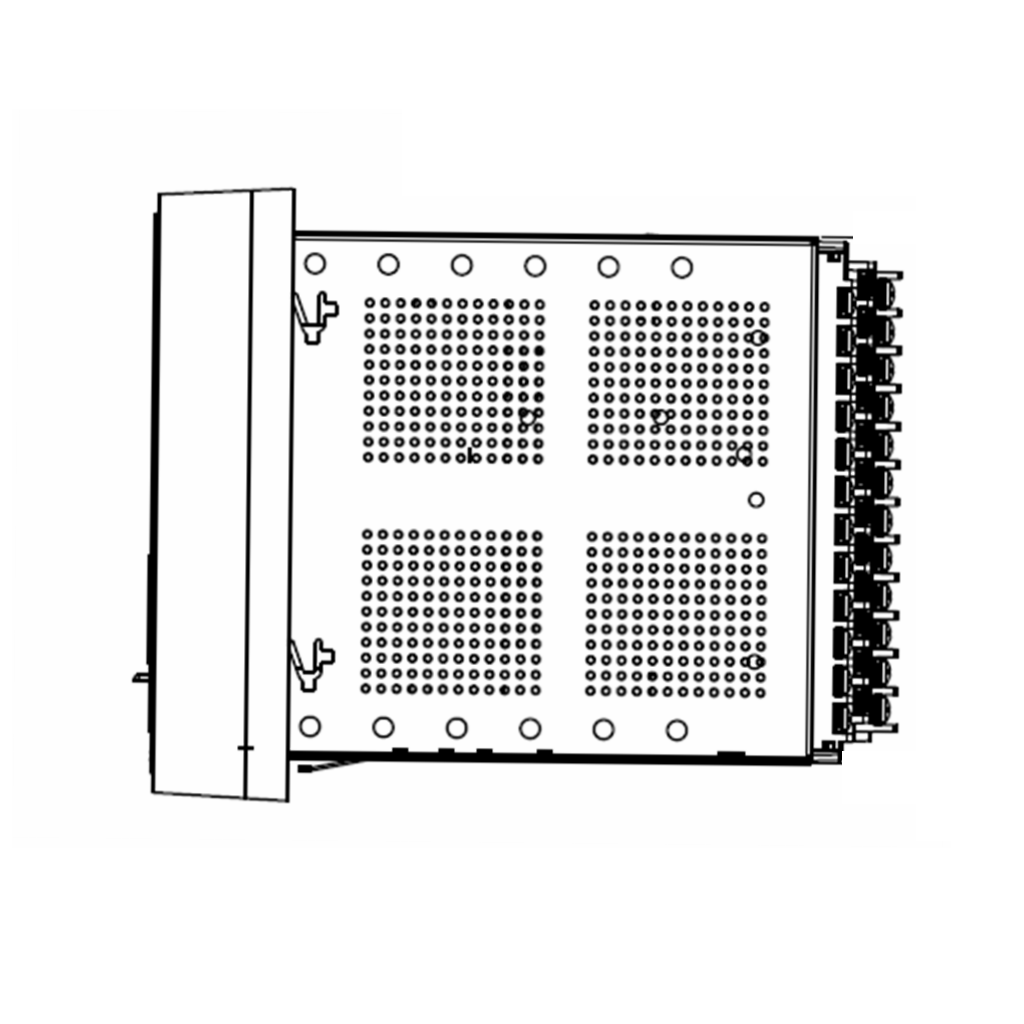

- 低插入力、抽出式设计可简化测试、调试和维护，从而延长流程正常运行时间
- 可选的 Wi-Fi 连接最大限度地减少了系统配置，便于远程继电器编程和诊断检索
- 获得专利的环境监测功能，可洞察可能影响继电器寿命的环境条件变化
过流元件
889 可用于为变压器和邻近的电力系统设备提供后备保护。瞬时过流 (IOC) 元件可用于快速清除严重的内部和外部（通过）故障。每个绕组最多有六个时间过流保护 (TOC) 元件，可与相邻的保护区域协调，并充当后备保护。
- IOC 保护功能适用于相电流、中性线电流和接地电流
- 为相电流、中性点电流和接地电流提供 TOC 保护功能。提供各种标准时间曲线，包括 IEEE、IEC、GE IAC、I2t 和定时曲线
- 与相邻保护（包括熔断器）以及变压器损坏曲线和下游设备热/损坏曲线相协调的 FlexCurves 为相电流、中性点电流和接地电流提供定向保护功能。电压记忆功能使继电器运行更加可靠，尤其是在靠近 VT 的故障情况下。
