GE 859REF-A1-400 电机保护系统
GE 859REF-A1-400 电机保护系统
描述

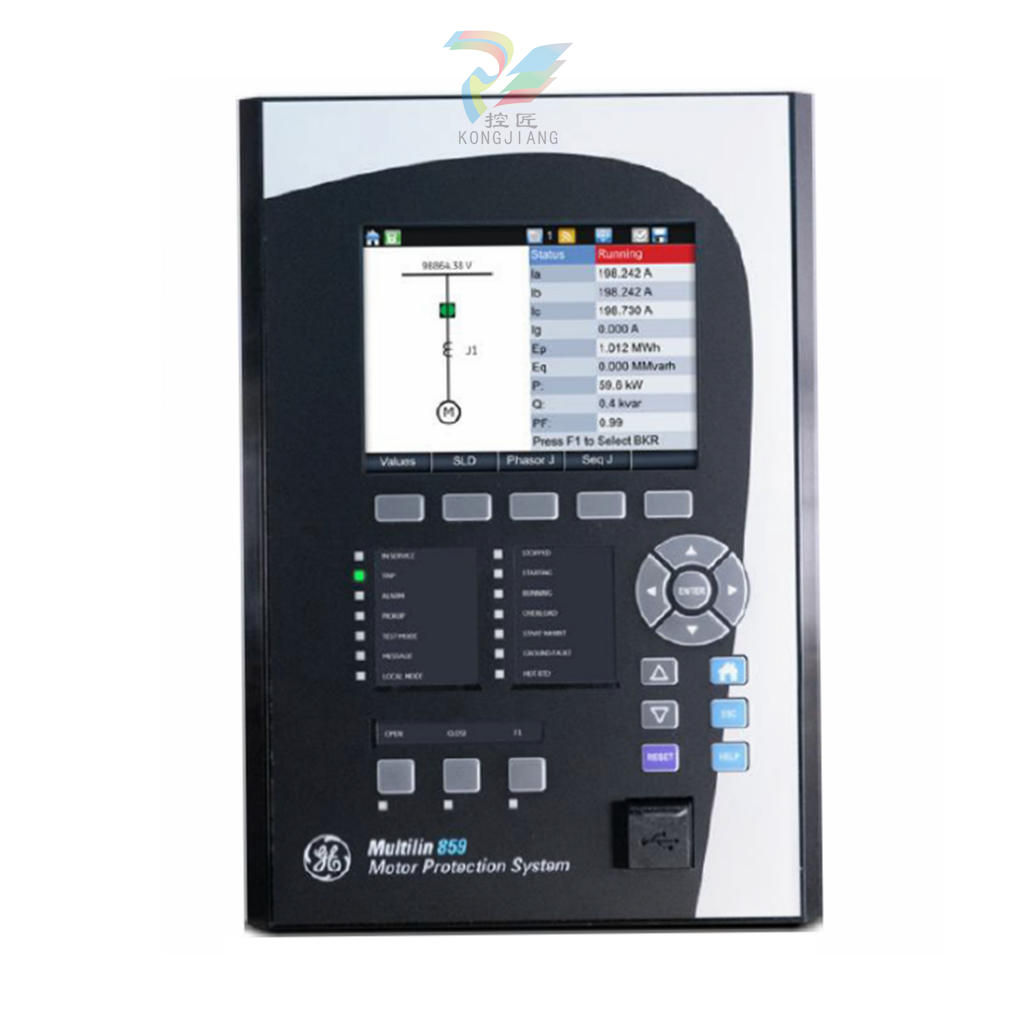

Multilin 859 电机保护系统是 Multilin 8 系列保护继电器平台的成员，专为保护、控制和管理中型和大型额定功率感应电机而设计。它还可直接替代 GE 现有的 Multilin 电机保护继电器系列，包括 169、269、269Plus 和 369 设备。
859 基于与 Multilin 8 系列相同的经过现场验证的硬件、保护和控制算法，具有高速保护、可定制的可编程逻辑以及先进的电机监控和诊断等先进功能，而且采用固定安装的薄型设计。
859 具有广泛的通信功能，可轻松集成到新的或现有的过程控制系统中，实现以操作为中心的电机管理和控制。
Multilin 859 简要介绍
Multilin 859 电机保护系统是一种用于管理、保护和控制大中型电机的保护装置。
859 继电器具有快速保护通道，每 1/8 个周期运行一次，可提供快速的电流、电压、功率和频率保护元件，从而减少对电机的压力。Multilin 859 支持最新的标准通信协议，包括 IEC 62439/PRP 和 IEC 61850 Ed. 2 ；便于集成到新的和现有的 SCADA/DCS 网络中。
主要优势
利用 GE 久经考验的热模型为交流感应电机提供可靠保护
859 的深度仅为 3.5 英寸，非常适合于深度较浅或空间有限的 MCC
可拆卸显示屏可安装在距离设备 15 英尺远的地方，安装更加灵活
大型彩色图形 LCD 显示屏增强了操作性，用户可配置单线图，用于本地控制、系统状态和计量
基于电气特征分析的集成式状态监测，提供详细的监测和分析，延长电机寿命
CyberSentry™ 高级安全功能，包括 AAA、Radius、RBAC 和 Syslog 等功能。
安全可靠地重新启动 “井下 ”泵应用中的电机。独特的反向旋转检测功能可检测泵电机上的流量反向，从而及时、安全地重新启动电机
单一的设置和配置软件，减少了培训和调试时间
全天候客户支持，提供多种语言服务
高惯性负载应用
热敏型中的电压相关过载曲线功能可保护高惯性负载应用中的电机。在电机启动和加速过程中，会持续监测电压。然后相应调整热限制曲线。这使得 Multilin 859 能够区分锁定转子状态、加速状态和运行状态。
VFD 驱动电机应用
Multilin 859 可为通过 VFD（变频驱动器）供电的电机提供保护。宽范围的频率跟踪（3-72 Hz）使 859 能够跟踪电机频率并调整采样率，从而准确测量相位。先进的算法允许在 VFD 旁路的情况下切换电流和电压跟踪。
热保护还考虑到了 VFD 产生的更大谐波所带来的额外发热，以实现对实际电机发热的精确响应。馈送至各种电机保护元件的有效值电流会通过平均滤波器进一步处理，以消除电流信号中的振荡，确保安全。
此外，用户还可以指示起始 VFD 频率，帮助设备更快地跟踪电机频率。因此，859 可以精确测量相量，否则可能会导致延迟或错误的保护操作。
循环负载电机应用
在一个负载周期内，驱动循环负载的电机的输入电流可能变化很小，也可能大于最大允许电流。电流大小的变化会导致电机发热和冷却，具体取决于发热和冷却时间常数。热过载保护响应根据冷却时间常数来适应循环负载。此外，为了提供更精确的过载热模型对循环负载的响应，热模型的输入电流在可设置的占空比间隔内取平均值。在往复负载应用中，可使用 GE 电机保护继电器中的振荡/数据记录器功能，通过电流波形捕获确定平均周期数。
创新技术和设计
- 经过验证的算法可提供次周期和可靠的差动保护
- 连续监测和事件驱动诊断，适用于各种发电机应用
- 获得专利的环境监测和诊断
- 先进、灵活的嵌入式通信： IEC® 61850 Ed2、OPC-UA、IEC 62439/PRP、Modbus® RTU & TCP/IP、DNP3.0、IEC 60870-5-104
- 跨 8 系列平台的单一设置和配置
- 可现场更换电源
- 增强型继电器抽出式结构
- 消除电解电容
